Papierstau in der Haupteinheit
Prüfen Sie die Papierstauposition auf dem Bildschirm, und befolgen Sie das Verfahren zum Entfernen des Papiers.
|
Zu überprüfen vor der InbetriebnahmeSchließen Sie alle geöffneten Abdeckungen. |
1
Prüfen Sie, ob sich Papier im Transportbereich für doppelseitigen Druck gestaut hat.
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
2
Prüfen Sie, ob sich Papier im Ausgabefach gestaut hat.
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
3
Prüfen Sie, ob sich Papier im Mehrzweckfach gestaut hat.
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
Wenn sich Papier im Mehrzweckfach befindet, nehmen Sie alle Papierblätter heraus, bevor Sie mit dem nächsten Schritt fortfahren.
4
Öffnen Sie die rechte Abdeckung der Haupteinheit.

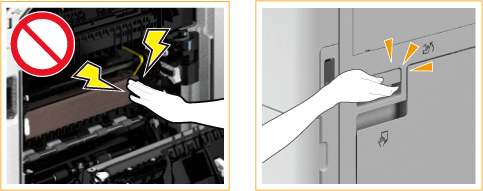

Wenn die rechte Abdeckung der Haupteinheit geöffnet wird
Wenn Sie das Innere des Hauptgeräts mit elektrostatisch aufgeladenen Händen berühren, können die Bauteile beschädigt werden. Bevor Sie Arbeiten wie den Austausch von Teilen oder die Beseitigung von Papierstau im Inneren der Haupteinheit durchführen, fassen Sie den Griff fest an, und öffnen Sie die rechte Abdeckung der Haupteinheit. Hinter dem Griff befindet sich eine Metallplatte, die statische Aufladung ableitet.
Wenn Sie die Arbeit unterbrechen, beispielsweise um Teile auszutauschen oder Papierstau in der Haupteinheit zu beseitigen, schließen Sie die rechte Abdeckung der Haupteinheit. Wenn Sie die Arbeit wieder aufnehmen, fassen Sie den Griff fest an, und öffnen Sie die rechte Abdeckung des Hauptgeräts. Dadurch wird sichergestellt, dass die statische Elektrizität an Ihren Händen abgeleitet wird.
5
Prüfen Sie, ob sich Papier in der Fixiereinheit gestaut hat.
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
6
Prüfen Sie, ob sich Papier im Bereich der Zufuhrrolle gestaut hat.
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
7
Prüfen Sie, ob sich Papier im Papierzufuhrbereich der Papierkassette 1 gestaut hat.
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
8
Prüfen Sie, ob sich Papier im Papierzufuhrbereich des Mehrzweckfachs gestaut hat.
Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.
9
Prüfen Sie, ob sich Papier in der Duplexeinheit gestaut hat.
 | Heben Sie die Duplexeinheit an.  |
 | Wenn Papier gestaut ist, ziehen Sie es vorsichtig in Pfeilrichtung heraus.  |
 | Bringen Sie die Duplexeinheit in ihre Position zurück. |
10
Schließen Sie vorsichtig die rechte Abdeckung der Haupteinheit, bis sie klickt.
Befolgen Sie die Anweisungen auf dem Bildschirm, um mit dem unterbrochenen Vorgang fortzufahren oder weitere Papierstaus zu beseitigen.
