Staple Finisher-X / Booklet Finisher-X / Puncher Unit-BG / Puncher Unit-BH / Inner Booklet Trimmer-A

Chcete-li používat níže uvedené funkce, nainstalujte „Staple Finisher-X“ nebo „Booklet Finisher-X“.

Třídit
Výtisky jsou tříděny do sad uspořádaných v pořadí stran dokumentu.
　
Skupina
Všechny výtisky stejné strany originálu stroj setřídí do sad.
　
Přesah
Jednotlivé skupiny výtisků se na výstup podávají střídavě posunuté.
　
Sešít + Třídit
Výtisky jsou tříděny do sad uspořádaných v pořadí stran a poté sešity (rohové/dvojité). Výtisky můžete skládat a sešívat s pomocí „Booklet Finisher-X“
.　
Sešít + Skupina
Všechny výtisky stejné strany originálu stroj setřídí do sad a sešije je (rohové/dvojité).
　
Skládání ve hřbetu (pouze Booklet Finisher-X)
Výtisky se skládají na polovinu.

TIPY
Jestliže nainstalujete „Puncher Unit-BG“ nebo „Puncher Unit-BH“ do „Staple Finisher-X“ nebo „Booklet Finisher-X“, na výtiscích můžete děrovat otvory. Jestliže nainstalujete „Inner Booklet Trimmer-A“ do „Booklet Finisher-X“, můžete zarovnat okraje svázaných výtisků ořezáním. Jestliže do jednotky „Booklet Finisher-X“ nainstalujete „Multi Function Professional Puncher-C“, můžete vytvářet různé typy otvorů. Další informace o „Multi Function Professional Puncher-C“ viz v návodu k „Multi Function Professional Puncher-C“.

TIPY

Jestliže nainstalujete „Puncher Unit-BG“ nebo „Puncher Unit-BH“ do „Staple Finisher-X“ nebo „Booklet Finisher-X“, na výtiscích můžete děrovat otvory.

Jestliže nainstalujete „Inner Booklet Trimmer-A“ do „Booklet Finisher-X“, můžete zarovnat okraje svázaných výtisků ořezáním.

Jestliže do jednotky „Booklet Finisher-X“ nainstalujete „Multi Function Professional Puncher-C“, můžete vytvářet různé typy otvorů. Další informace o „Multi Function Professional Puncher-C“ viz v návodu k „Multi Function Professional Puncher-C“.

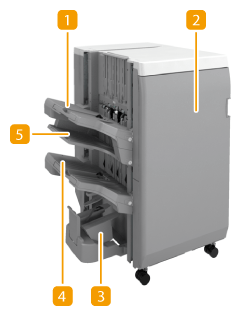

Pohled zvnějšku


Booklet Finisher-X		Staple Finisher-X

Výstupní přihrádka A

Do této přihrádky vystupují výtisky. Konfigurací <Nastavení výstupní přihrádky> můžete zadat funkce, pro které se má přihrádka používat. <Output Tray Settings>

Přední kryt

Otevřete tento kryt, chcete-li odstranit zachycený papír, svorky zachycené v sešívací jednotce a jednotce sedlové sešívačky nebo vyměnit zásobník se svorkami. Je-li nainstalována „Puncher Unit-BG“ nebo „Puncher Unit-BH“, otevřete tento kryt za účelem likvidace odpadu z děrovačky.

Přihrádka na brožury (pouze Booklet Finisher-X)

Do této přihrádky se ukládají výtisky, které byly sedlově sešity.

Výstupní přihrádka C

Do této přihrádky vystupují výtisky. Konfigurací <Nastavení výstupní přihrádky> můžete zadat funkce, pro které se má přihrádka používat. <Output Tray Settings>

Výstupní přihrádka B

Do této přihrádky vystupují výtisky. Konfigurací <Nastavení výstupní přihrádky> můžete zadat funkce, pro které se má přihrádka používat. <Output Tray Settings>

Pohled dovnitř


Booklet Finisher-X		Staple Finisher-X

Odpadní zásobník na svorky

Vytáhněte tento zásobník, chcete-li vyhodit odpad ze sešívačky. Likvidace odpadních svorek (Staple Finisher-X / Booklet Finisher-X)

Zásobník odpadu z děrovačky (Puncher Unit-BG, Puncher Unit-BH)

Vytáhněte tento zásobník, chcete-li vyhodit odpad z děrovačky. Vyprázdnění zásobníku odpadu z děrovačky (Staple Finisher-X/Booklet Finisher-X)

Jednotka sedlové sešívačky (pouze Booklet Finisher-X)

Vytáhněte jednotku, chcete-li odstranit zachycený papír nebo svorky zachycené v jednotce sedlové sešívačky nebo vyměnit zásobník se svorkami.

Zásobník odpadu z ořezávačky (pouze Inner Booklet Trimmer-A, Booklet Finisher-X)

Vytáhněte tento zásobník, chcete-li vyhodit odpad z řezačky. Likvidace odpadu z řezačky (Inner Booklet Trimmer-A)

Výběr pozice sešití

Před ukončením operace se sešívačkou je třeba zvolit pozici sešití; přitom dávejte pozor na orientaci originálního dokumentu.


Postup pro dokončovací práci se sešívačkou je uveden v kapitole Kompletace s pomocí sešívačky.

Sešívání v jednom místě v rohu papíru (roh)

Chcete-li vybrat příslušnou pozici, postupujte podle následujících obrázků.

Sešívání na horním pravém rohu v orientaci na výšku

Při podávání dokumentů s velikostí A4-

	Podavač		Kopírovací deska

Vyberte možnost <Horní pravý>.

Při podávání dokumentů s velikostí A3-

	Podavač		Kopírovací deska

Vyberte možnost <Dolní pravý>.

Sešívání na horním levém rohu v orientaci na výšku

Při podávání dokumentů s velikostí A4-

	Podavač		Kopírovací deska

Vyberte možnost <Horní levý>.

Při podávání dokumentů s velikostí A3-

	Podavač		Kopírovací deska

Vyberte možnost <Horní pravý>.

Sešívání na horním pravém rohu v orientaci na šířku

	Podavač		Kopírovací deska

Vyberte možnost <Horní pravý>.

Sešívání na horním levém rohu v orientaci na šířku

	Podavač		Kopírovací deska

Vyberte možnost <Horní levý>.

Sešívání na dvou místech na okraji papíru (dvojité)

Chcete-li vybrat příslušnou pozici, postupujte podle následujících obrázků.

Sešívání na horním okraji papíru v orientaci na výšku

	Podavač		Kopírovací deska

Vyberte možnost <Pravý>.

Sešívání na levém okraji papíru v orientaci na výšku

Při podávání dokumentů s velikostí A4-

	Podavač		Kopírovací deska

Vyberte možnost <Levý>.

Sešívání na pravém okraji papíru v orientaci na výšku

Při podávání dokumentů s velikostí A4-

	Podavač		Kopírovací deska

Vyberte možnost <Pravý>.

Sešívání na levém okraji papíru v orientaci na šířku

	Podavač		Kopírovací deska

Vyberte možnost <Levý>.

Sešívání na pravém okraji papíru v orientaci na šířku

	Podavač		Kopírovací deska

Vyberte možnost <Pravý>.

Děrování

Originál umístěte podle následujících obrázků, děrované otvory musejí být v požadovaných místech.

Děrování otvorů na levém okraji papíru v orientaci na výšku

Při podávání dokumentů s velikostí A4-

	Podavač		Kopírovací deska

Děrování otvorů na vrchním okraji papíru v orientaci na výšku

	Podavač		Kopírovací deska

Děrování otvorů na levém okraji papíru v orientaci na šířku

	Podavač		Kopírovací deska


Informace o velikostech papíru, které lze použít pro sešití, sedlové sešití, děrování a skládání ve hřbetu viz v části Staple Finisher-X/Booklet Finisher-X. Chcete-li vyměnit zásobník svorek sešívací jednotky nebo jednotky sedlové sešívačky, viz Ukládání svorek. Postup, jak odstranit zachycený papír nebo zachycené svorky, viz Odstraňování zachyceného papíru a Odstraňování zachycených svorek (volitelné). Maximálního počtů listů ke svázání nemusí být dosaženo, v závislosti na typu papíru. V tomto případě změňte typ papíru nebo snižte počet listů ke svázání. Třídit a skupina Vyberete-li <Přesah> v kombinaci s funkcí třídění výtisků a třídění výtisků do skupin, jednotlivé sady výtisků budou na výstupu posunuty. Výstupní přihrádky se s přibývajícími sadami výtisků posouvají dolů. Když se přihrádka naplní, další výtisky jsou automaticky dopravovány do další volné přihrádky. Pokud jsou všechny přihrádky plné, tisk se zastaví. Odeberte veškerý papír z přihrádek a tisk se obnoví. Sešívačky Když používáte režim Sešít, neodebírejte sadu papíru z výstupní přihrádky během zpracování úlohy. Odeberte sadu papíru po jejím dokončení. Zobrazí-li se hlášení <Vložte svorky do jednotky sešívačky.>, jsou vypotřebovány téměř všechny svorky. Chcete-li pokračovat, vyměňte zásobník se svorkami. Když přihrádka dosáhne nejnižší pozice, tisk se dočasně zastaví. Odeberte veškerý papír z přihrádky a tisk se obnoví. Sedlové sešití Přesnost skladů může mít jistou odchylku v závislosti na typu papíru a počtu listů.

Informace o velikostech papíru, které lze použít pro sešití, sedlové sešití, děrování a skládání ve hřbetu viz v části Staple Finisher-X/Booklet Finisher-X.

Chcete-li vyměnit zásobník svorek sešívací jednotky nebo jednotky sedlové sešívačky, viz Ukládání svorek.

Postup, jak odstranit zachycený papír nebo zachycené svorky, viz Odstraňování zachyceného papíru a Odstraňování zachycených svorek (volitelné).

Maximálního počtů listů ke svázání nemusí být dosaženo, v závislosti na typu papíru. V tomto případě změňte typ papíru nebo snižte počet listů ke svázání.

Třídit a skupina

Vyberete-li <Přesah> v kombinaci s funkcí třídění výtisků a třídění výtisků do skupin, jednotlivé sady výtisků budou na výstupu posunuty.

Výstupní přihrádky se s přibývajícími sadami výtisků posouvají dolů. Když se přihrádka naplní, další výtisky jsou automaticky dopravovány do další volné přihrádky. Pokud jsou všechny přihrádky plné, tisk se zastaví. Odeberte veškerý papír z přihrádek a tisk se obnoví.

Sešívačky

Když používáte režim Sešít, neodebírejte sadu papíru z výstupní přihrádky během zpracování úlohy. Odeberte sadu papíru po jejím dokončení.

Zobrazí-li se hlášení <Vložte svorky do jednotky sešívačky.>, jsou vypotřebovány téměř všechny svorky. Chcete-li pokračovat, vyměňte zásobník se svorkami.

Když přihrádka dosáhne nejnižší pozice, tisk se dočasně zastaví. Odeberte veškerý papír z přihrádky a tisk se obnoví.

Sedlové sešití

Přesnost skladů může mít jistou odchylku v závislosti na typu papíru a počtu listů.
