Staple Finisher-X/Booklet Finisher-X/Puncher Unit-BG/Puncher Unit-BH/Inner Booklet Trimmer-A

Po zainstalowaniu Staple Finisher-X lub Booklet Finisher-X można korzystać z poniższych funkcji wykańczania.

Układanie
Wydruki będą układane w zestawy, zgodnie z kolejnością stron dokumentu.
　
Grupowanie
Wszystkie wydruki tej samej strony oryginału są grupowane w zestawy.
　
Przesunięcie
Każda grupa wydruków jest przesuwana naprzemiennie względem siebie.
　
Zszywanie + układanie
Wydruki są układane w zestawy, zgodnie z kolejnością stron, a następnie zszywane (w narożu/podwójnie). Możesz również składać i zszywać wydruki za pomocą wyposażenia Booklet Finisher-X.
　
Zszywanie + grupowanie
Wszystkie wydruki tej samej strony oryginału są grupowane w zestawy i zszywane (w narożu/podwójnie).
　
Składanie zeszytowe (wyłącznie Booklet Finisher-X)
Wydruki są składane na pół.

WSKAZÓWKI
Jeżeli zainstalujesz „Puncher Unit-BG” lub „Puncher Unit-BH” w „Staple Finisher-X” lub „Booklet Finisher-X”, możesz wykonywać otwory w wydrukach. Jeżeli zainstalujesz Inner Booklet Trimmer-A w Booklet Finisher-X, możesz obcinać sklejony i wyprowadzony papier tak, aby krawędzie wydruków zostały wyrównane. Po zamocowaniu Multi Function Professional Puncher-C do Booklet Finisher-X można wykonywać otwory różnego rodzaju. Aby uzyskać więcej informacji na temat Multi Function Professional Puncher-C, patrz instrukcja obsługi Multi Function Professional Puncher-C.

WSKAZÓWKI

Jeżeli zainstalujesz „Puncher Unit-BG” lub „Puncher Unit-BH” w „Staple Finisher-X” lub „Booklet Finisher-X”, możesz wykonywać otwory w wydrukach.

Jeżeli zainstalujesz Inner Booklet Trimmer-A w Booklet Finisher-X, możesz obcinać sklejony i wyprowadzony papier tak, aby krawędzie wydruków zostały wyrównane.

Po zamocowaniu Multi Function Professional Puncher-C do Booklet Finisher-X można wykonywać otwory różnego rodzaju. Aby uzyskać więcej informacji na temat Multi Function Professional Puncher-C, patrz instrukcja obsługi Multi Function Professional Puncher-C.

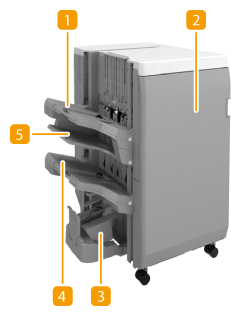

Widok zewnętrzny


Booklet Finisher-X		Staple Finisher-X

Taca wyprowadzania A

Na tę tace wyprowadzane są wydruki. Możesz określić funkcje z którymi ta taca będzie współpracować dzięki konfiguracji <Ustawienia Tacki Wyprowadzającej>. <Output Tray Settings>

Przednia pokrywa

Należy otworzyć tę pokrywę, aby usunąć zablokowany papier, aby w zespole zszywacza lub zespole zszywania zeszytowego usunąć zablokowane zszywki lub wymienić zasobnik ze zszywkami. Jeśli zainstalowano „Puncher Unit-BG” lub „Puncher Unit-BH”, należy otworzyć pokrywę, aby usunąć odpady z dziurkowania.

Taca na broszury (wyłącznie Booklet Finisher-X)

Na tę tacę wyprowadzane są wydruki zszyte zeszytowo.

Taca wyprowadzania C

Na tę tace wyprowadzane są wydruki. Możesz określić funkcje z którymi ta taca będzie współpracować dzięki konfiguracji <Ustawienia Tacki Wyprowadzającej>. <Output Tray Settings>

Taca wyprowadzania B

Na tę tace wyprowadzane są wydruki. Możesz określić funkcje z którymi ta taca będzie współpracować dzięki konfiguracji <Ustawienia Tacki Wyprowadzającej>. <Output Tray Settings>

Widok od wewnątrz


Booklet Finisher-X		Staple Finisher-X

Taca na odpadki ze zszywania

Wysuń, aby usunąć odpady ze zszywania. Wyrzucanie odpadów ze zszywania (Staple Finisher-X/Booklet Finisher-X)

Taca na odpadki z dziurkowania (Puncher Unit-BG, Puncher Unit-BH)

Wysuń, aby usunąć odpady z dziurkowania. Usuwanie odpadów z dziurkowania (Staple Finisher-X/Booklet Finisher-X)

Moduł zszywania zeszytowego (wyłącznie Booklet Finisher-X)

Wysuń, aby usunąć zablokowany papier, aby w zespole zszywania zeszytowego usunąć zablokowane zszywki lub wymienić zasobnik ze zszywkami.

Taca na odpady z okrawania (wyłącznie Inner Booklet Trimmer-A, Booklet Finisher-X)

Wysuń, aby usunąć odpadki z trymowania (odpadki po przycinaniu). Utylizacja odpadów pochodzących z okrawania (Inner Booklet Trimmer-A)

Wybieranie pozycji zszywania

By zakończyć pracę z wykorzystaniem zszywacza, musisz wybrać pozycję zszywania, zwracając uwagę na orientację dokumentu oryginalnego.


Aby uzyskać informacje na temat wykańczania z wykorzystaniem zszywacza, patrz Wykańczanie z wykorzystaniem zszywacza.

Zszywanie w jednym miejscu, w rogu strony (Róg)

Zapoznaj się z poniższymi rysunkami, by wybrać pozycję zszywania.

Zszywanie u góry po prawej stronie papieru w orientacji pionowej

W przypadku umieszczania dokumentów w formacie A4-

	Podajnik		Szklana płyta robocza

wybierz

W przypadku umieszczania dokumentów w formacie A3-

	Podajnik		Szklana płyta robocza

wybierz <Na dole na prawo>

Zszywanie u góry po lewej stronie papieru w orientacji pionowej

W przypadku umieszczania dokumentów w formacie A4-

	Podajnik		Szklana płyta robocza

wybierz

W przypadku umieszczania dokumentów w formacie A3-

	Podajnik		Szklana płyta robocza

wybierz

Zszywanie u góry po prawej stronie papieru w orientacji poziomej

	Podajnik		Szklana płyta robocza

wybierz

Zszywanie u góry po lewej stronie papieru w orientacji poziomej

	Podajnik		Szklana płyta robocza

wybierz

Zszywanie w dwóch miejscach na marginesie strony (Podwójnie)

Zapoznaj się z poniższymi rysunkami, by wybrać pozycję zszywania.

Zszywanie w górnej części na marginesie papieru w orientacji pionowej

	Podajnik		Szklana płyta robocza

wybierz <Prawy>

Zszywanie w lewej części marginesu papieru w orientacji pionowej

W przypadku umieszczania dokumentów w formacie A4-

	Podajnik		Szklana płyta robocza

wybierz <Lewy>

Zszywanie w prawej części marginesu papieru w orientacji pionowej

W przypadku umieszczania dokumentów w formacie A4-

	Podajnik		Szklana płyta robocza

wybierz <Prawy>

Zszywanie w lewej części marginesu papieru w orientacji poziomej

	Podajnik		Szklana płyta robocza

wybierz <Lewy>

Zszywanie w prawej części marginesu papieru w orientacji poziomej

	Podajnik		Szklana płyta robocza

wybierz <Prawy>

Dziurkowanie

Zapoznaj się z poniższymi rysunkami, by umieścić oryginał tak, aby dziurkowanie odbyło się w pożądanych miejscach.

Dziurkowanie w lewej części marginesu papieru w orientacji pionowej

W przypadku umieszczania dokumentów w formacie A4-

	Podajnik		Szklana płyta robocza

Dziurkowanie w górnej części marginesu papieru w orientacji pionowej

	Podajnik		Szklana płyta robocza

Dziurkowanie w lewej części marginesu papieru w orientacji poziomej

	Podajnik		Szklana płyta robocza


Aby uzyskać więcej informacji na temat formatów papieru dostępnych dla Zszywania, Zszywania zeszytowego, Dziurkowania i Składania zeszytowego, patrz Staple Finisher-X/Booklet Finisher-X. Aby wymienić zasobnik ze zszywkami modułu zszywacza lub modułu zszywania zeszytowego, patrz Ładowanie zszywek. Aby uzyskać więcej informacji na temat usuwania zablokowanego papieru lub zszywek, patrz Usuwanie zaciętego papieru i Usuwanie zablokowanych zszywek (opcjonalne). Maksymalna liczba arkuszy, które można połączyć może nie być możliwa do osiągnięcia w zależności od typu papieru. W takim przypadku należy zmienić typ papieru lub zmniejszyć liczbę arkuszy do połączenia. Układanie i grupowanie Po wybraniu <Przesunięcie> w połączeniu z funkcją układania lub grupowania każda grupa wydruków zostanie przesunięta. Tace wyprowadzające przesuwają się w dół w miarę zwiększania się stosów wyprowadzanego papieru. Kiedy liczba wydruków na tacy wyprowadzającej osiągnie dopuszczalny limit, wówczas kolejne wydruki będą automatycznie wyprowadzane na kolejną dostępną tacę. Kiedy na wszystkich dostępnych tacach osiągnięte zostaną dopuszczalne dla nich limity załadowania, drukowanie zostanie wstrzymane. Usunąć cały wyprowadzony papier z tac, aby wznowić drukowanie. Moduły zszywania Jeżeli użytkownik korzysta z Trybu zszywanie, nie należy usuwać stosu papieru z tacy wyjściowej w czasie wykonywania zadania. Usuń stos papieru dopiero po zakończeniu zadania. Jeżeli wyświetlony zostanie komunikat <Załaduj zszywki do zespołu zszywającego.>, zużyto niemal wszystkie zszywki. Aby kontynuować zszywanie, należy wymienić zasobnik z zszywkami. Jeżeli osiągnięta zostanie najniższa możliwa pozycja tacy, drukowanie zostanie tymczasowo wstrzymane. Usunąć cały wyprowadzony papier z tacy, aby wznowić drukowanie. Zszywanie zeszytowe Precyzja składania może się różnić, w zależności od rodzaju papieru i liczby arkuszy.

Aby uzyskać więcej informacji na temat formatów papieru dostępnych dla Zszywania, Zszywania zeszytowego, Dziurkowania i Składania zeszytowego, patrz Staple Finisher-X/Booklet Finisher-X.

Aby wymienić zasobnik ze zszywkami modułu zszywacza lub modułu zszywania zeszytowego, patrz Ładowanie zszywek.

Aby uzyskać więcej informacji na temat usuwania zablokowanego papieru lub zszywek, patrz Usuwanie zaciętego papieru i Usuwanie zablokowanych zszywek (opcjonalne).

Maksymalna liczba arkuszy, które można połączyć może nie być możliwa do osiągnięcia w zależności od typu papieru. W takim przypadku należy zmienić typ papieru lub zmniejszyć liczbę arkuszy do połączenia.

Układanie i grupowanie

Po wybraniu <Przesunięcie> w połączeniu z funkcją układania lub grupowania każda grupa wydruków zostanie przesunięta.

Tace wyprowadzające przesuwają się w dół w miarę zwiększania się stosów wyprowadzanego papieru. Kiedy liczba wydruków na tacy wyprowadzającej osiągnie dopuszczalny limit, wówczas kolejne wydruki będą automatycznie wyprowadzane na kolejną dostępną tacę. Kiedy na wszystkich dostępnych tacach osiągnięte zostaną dopuszczalne dla nich limity załadowania, drukowanie zostanie wstrzymane. Usunąć cały wyprowadzony papier z tac, aby wznowić drukowanie.

Moduły zszywania

Jeżeli użytkownik korzysta z Trybu zszywanie, nie należy usuwać stosu papieru z tacy wyjściowej w czasie wykonywania zadania. Usuń stos papieru dopiero po zakończeniu zadania.

Jeżeli wyświetlony zostanie komunikat <Załaduj zszywki do zespołu zszywającego.>, zużyto niemal wszystkie zszywki. Aby kontynuować zszywanie, należy wymienić zasobnik z zszywkami.

Jeżeli osiągnięta zostanie najniższa możliwa pozycja tacy, drukowanie zostanie tymczasowo wstrzymane. Usunąć cały wyprowadzony papier z tacy, aby wznowić drukowanie.

Zszywanie zeszytowe

Precyzja składania może się różnić, w zależności od rodzaju papieru i liczby arkuszy.
