Staple Finisher-AG/Booklet Finisher-AG/Puncher Unit-BT/Puncher Unit-BU/Booklet Trimmer-G
Установка блока Staple Finisher-AG или Booklet Finisher-AG дает возможность воспользоваться указанными ниже функциями финишера.
Сортировка
Распечатки сортируются по комплектам в последовательном порядке страниц в документе.
Группировка
Все распечатки каждой страницы оригинала группируются в комплекты.
Сортировка со смещением
Каждая группа распечаток сдвигается назад или вперед.
Сшивание + сортировка
Распечатки сортируются по комплектам в последовательном порядке и сшиваются (в углу или в двух местах). Для фальцовки и сшивания документов можно использовать «Booklet Finisher-AG».
Сшивание + группировка
Все распечатки каждой страницы оригинала группируются в комплекты и сшиваются (в углу или в двух местах).
Сгиб по центру (только Booklet Finisher-AG)
Распечатки сгибаются пополам.
Распечатки сортируются по комплектам в последовательном порядке страниц в документе.
Группировка
Все распечатки каждой страницы оригинала группируются в комплекты.
Сортировка со смещением
Каждая группа распечаток сдвигается назад или вперед.
Сшивание + сортировка
Распечатки сортируются по комплектам в последовательном порядке и сшиваются (в углу или в двух местах). Для фальцовки и сшивания документов можно использовать «Booklet Finisher-AG».
Сшивание + группировка
Все распечатки каждой страницы оригинала группируются в комплекты и сшиваются (в углу или в двух местах).
Сгиб по центру (только Booklet Finisher-AG)
Распечатки сгибаются пополам.
|
СОВЕТЫ
|
|
Если в «Puncher Unit-BT» или «Puncher Unit-BU» установлено устройство «Staple Finisher-AG» или «Booklet Finisher-AG», можно выполнять перфорацию отпечатков.
Если в «Booklet Trimmer-G» установлен блок «Booklet Finisher-AG», выводимую бумагу можно обрезать для выравнивания краев. Дополнительные сведения см. в руководстве пользователя устройства «Booklet Trimmer-G».
Если установлено «Multi Function Professional Puncher-C» в «Booklet Finisher-AG», можно использовать несколько типов отверстий при перфорации. Дополнительные сведения о модуле «Multi Function Professional Puncher-C» см. в руководстве по эксплуатации устройства «Multi Function Professional Puncher-C».
|
Вид снаружи
|
|
|
|
Booklet Finisher-AG
|
Staple Finisher-AG
|
Выводной лоток A
В этот лоток выводятся распечатки. В разделе <Параметры выводного лотка> можно указать функции, для которых следует использовать этот лоток. <Output Tray Settings>
Верхняя крышка
Откройте эту крышку для удаления замятой бумаги.
Передняя крышка
Откройте эту крышку для удаления замятой бумаги, удаления застрявших скрепок из скоросшивателя и блока прошивки или для замены картриджа со скрепками. Если установлен блок Puncher Unit-BT или Puncher Unit-BU, откройте эту крышку для удаления отходов перфорации.
Лоток для буклетов (только Booklet Finisher-AG)
На этот лоток выводятся распечатки с центральной прошивкой.
Вспомогательный лоток для буклетов (только Booklet Finisher-AG)
Отрегулируйте его длину в соответствии с бумагой, выводимой на лоток для буклетов.
Выводной лоток B
В этот лоток выводятся распечатки. В разделе <Параметры выводного лотка> можно указать функции, для которых следует использовать этот лоток. <Output Tray Settings>
|
|
Выводные лотки A и B выравнивают выводимую бумагу по своим двум направляющим выравнивания. Можно настроить положение этих направляющих. Подробнее: <Настр. действия>
 <Настройка выравнив. для лотка A финишера> (только Серия 8900)/<Настройка выравнив. для лотка B финишера> (только Серия 8900). |

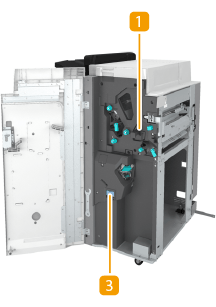

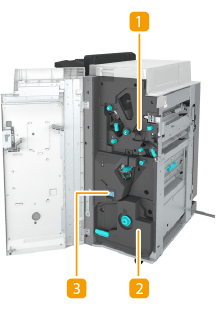

Внутреннее устройство аппарата
|
|
|
|
Booklet Finisher-AG
|
Staple Finisher-AG
|
Лоток для отходов перфорации (Puncher Unit-BT, Puncher Unit-BU)
Выдвиньте лоток для удаления отходов перфорации. Удаление отходов перфорации (Staple Finisher-AG/Booklet Finisher-AG)
Блок центральной прошивки (только Booklet Finisher-AG)
Выдвиньте его для удаления замятой бумаги, удаления застрявших скрепок из блока прошивки или для замены картриджа со скрепками.
Лоток для отходов сшивания
Выдвиньте лоток для удаления отходов сшивания. Удаление отходов сшивания (Staple Finisher-AG/Booklet Finisher-AG)
Выбор позиции сшивания
Чтобы выполнить конечную обработку с помощью скоросшивателя, необходимо выбрать позицию сшивания, учитывая ориентацию оригинального документа.
|
|
|
Сведения о процедуре конечной обработки с помощью скоросшивателя см. в разделе Окончательная обработка с помощью степлера.
|
Сшивание в одной позиции в углу бумаги (угловое)
Для выбора позиции сшивания см. следующие рисунки.
Сшивание в верхнем правом углу бумаги в книжной ориентации
При размещении документов формата A4-
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
Выберите <Вверху справа>
При размещении документов формата A3-
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
Выберите <Внизу справа>
Сшивание в верхнем левом углу бумаги в книжной ориентации
При размещении документов формата A4-
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
Выберите <Вверху слева>
При размещении документов формата A3-
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
Выберите <Вверху справа>
Сшивание в верхнем правом углу бумаги в альбомной ориентации
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
Выберите <Вверху справа>
Сшивание в верхнем левом углу бумаги в альбомной ориентации
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
Выберите <Вверху слева>
Сшивание в двух позициях в области поля бумаги (двойное)
Для выбора позиции сшивания см. следующие рисунки.
Сшивание в области верхнего поля бумаги в книжной ориентации
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
Выберите <Справа>
Сшивание в области левого поля бумаги в книжной ориентации
При размещении документов формата A4-
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
Выберите <Слева>
Сшивание в области правого поля бумаги в книжной ориентации
При размещении документов формата A4-
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
Выберите <Справа>
Сшивание в области левого поля бумаги в альбомной ориентации
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
Выберите <Слева>
Сшивание в области правого поля бумаги в альбомной ориентации
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
Выберите <Справа>
Выполнение перфорации отверстий
См. следующие рисунки для размещения оригинала таким образом, чтобы отверстия перфорации находились в нужных положениях.
Перфорация отверстий в области левого поля бумаги в книжной ориентации
При размещении документов формата A4-
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
|
Перфорация отверстий в области верхнего поля бумаги в книжной ориентации
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
Перфорация отверстий в области левого поля бумаги в альбомной ориентации
|
Устройство подачи
|
Стекло экспонирования
|
||
|
|
|
|
|
|
Дополнительные сведения о форматах бумаги, которые можно использовать для функций «Сшивание», «Центральная прошивка», «Перфорация отверстий» и «Сгиб по центру», см. в разделе Staple Finisher-AG/Booklet Finisher-AG.
Сведения о замене картриджа блока степлера или блока прошивки см. в разделе Загрузка скрепок.
Сведения об удалении замятой бумаги или застрявших скрепок см. в разделах Устранение замятия бумаги и Удаление застрявших скрепок (дополнительно).
В зависимости от типа бумаги максимальное количество сшиваемых листов может быть меньше. В этом случае измените тип бумаги или уменьшите количество листов для сшивания.
Сортировка и группировкаЕсли выбрать <Смещение> в сочетании с функцией сортировки или группировки, каждая группа распечаток будет смещаться.
По мере увеличения количества выведенных листов выводные лотки опускаются. Если для выводного лотка достигнуто предельное значение высоты пачки, последующие распечатки автоматически выводятся в другой доступный лоток. Если бумага во всех лотках достигла ограничительных отметок, печать останавливается. Для возобновления печати уберите из лотков всю выведенную бумагу.
СтеплерПри использовании режима Сшивание не убирайте пачку бумаги из выводного лотка во время выполнения задания. Уберите пачку бумаги после завершения задания.
Если отображается сообщение <Загрузите скрепки в блок сшивания.>, это означает, что использованы почти все скрепки. Для продолжения работы замените картридж для скрепок.
Если в лотке достигнут предел высоты стопки, печать временно приостанавливается. Для возобновления печати уберите из лотка всю выведенную бумагу.
Центральная прошивкаТочность фальцовки может изменяться в зависимости от типа и количества бумаги.
|
