Inceppamento della carta nell'unità principale (Unità di fissaggio per il trasporto)
Controllare la posizione dell'inceppamento della carta sul display touchpanel e seguire la procedura descritta in questa sezione per eliminarlo.
|
Quando è inserito Copy Tray-R o Shift Tray-F, seguire la procedura in Inceppamenti carta in Copy Tray-R/Shift Tray-F per rimuovere la carta inceppata. |
 |
Verifica prima della gestioneChiudere qualsiasi coperchio aperto. |
1
Aprire il pannello anteriore dell'unità principale.
2

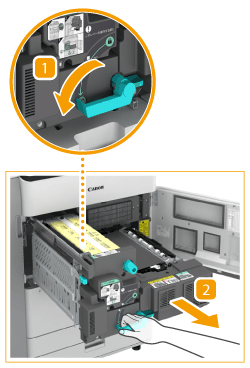

Estrarre l'unità di fissaggio per il trasporto.
 | Ruotare la leva verde verso sinistra. |
 | Estrarre l'unità di fissaggio per il trasporto.  |
3
Verificare la presenza di carta inceppata nell'unità di fissaggio.
Se la carta inceppata non esce tirandola delicatamente, passare al punto successivo. Non estrarre forzatamente la carta inceppata, in quanto potrebbero rimanere dei pezzetti di carta all'interno della macchina rischiando di provocare malfunzionamenti.
| Aprire la guida sinistra. |
| Se è presente carta inceppata sul lato destro del gruppo di fissaggio, estrarla delicatamente. |
 | Girare la manopola nella direzione della freccia per rimuovere la carta inceppata.  |
 | Con delicatezza, rimuovere la carta dal lato sinistro del gruppo di fissaggio e rimuovere la carta inceppata.  |
4
Verificare la presenza di carta inceppata nella guida sinistra.
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida sinistra. |
5

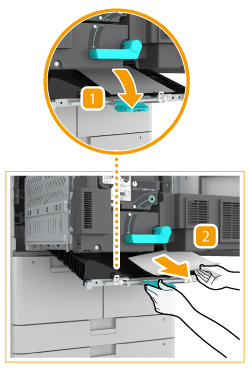

Verificare la presenza di carta inceppata nella guida inferiore.
| Tirare verso il basso la manopola verde per aprire la guida inferiore. |
| Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.  |
| Chiudere la guida inferiore. |
6

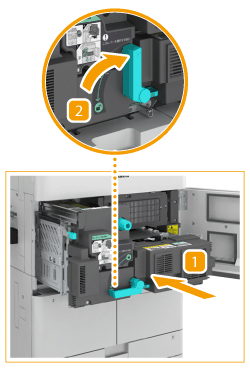

Reinserire l'unità di fissaggio per il trasporto nella posizione iniziale.
| Reinserire l'unità di fissaggio per il trasporto nella posizione iniziale. |
| Riportare la leva verde nella posizione iniziale.  |
7
Chiudere il coperchio anteriore.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
