Зминання паперу у внутрішньому фінішері
1

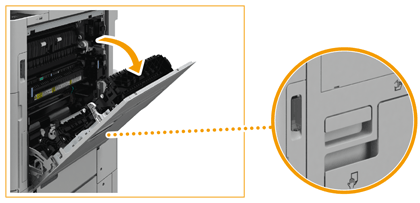

Відкрийте праву кришку головного блока.
Відкриття правої кришки головного блока

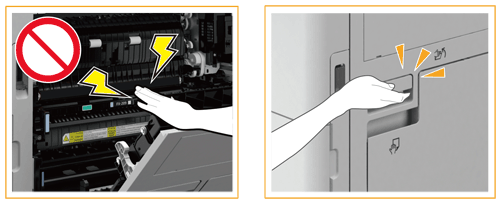

Торкаючись руками, на яких міститься електростатичний заряд, внутрішньої сторони головного блоку, ви можете пошкодити компоненти. Перш ніж виконувати таку роботу, як заміна частин або видалення зминання паперу всередині головного блоку, міцно візьміться за ручку та відкрийте праву кришку основного блоку. Металева пластина, розташована за ручкою, знімає статичну електрику.
Якщо ви перериваєте таку роботу, як заміна частин або видалення зминання паперу всередині головного блоку, закрийте праву кришку основного блоку. При відновленні роботи, міцно візьміться за ручку й відкрийте праву кришку головного блока. Це гарантує, що будь-яка статична електрика на ваших руках буде розряджена.
2
Перевірте, чи не зім’ято папір в області виведення або в блоці перевертання.
Якщо папір зім’ято, обережно витягніть його в напрямку стрілки.
3
Відкрийте ліву кришку фінішера.
4

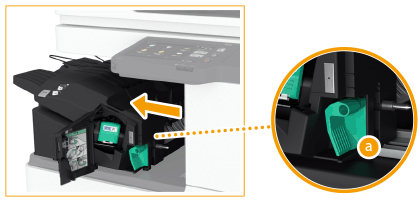

Візьміться за важіль (
) і посуньте внутрішній фінішер ліворуч.
) і посуньте внутрішній фінішер ліворуч.
5

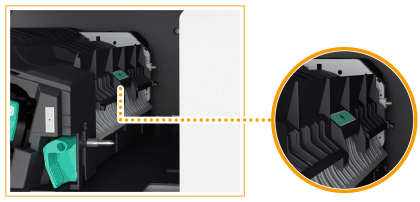

Перевірте, чи не зім’ято папір у внутрішньому фінішері.
|
|
Підніміть напрямну на вході.
|
|
Якщо папір зім’ято, обережно витягніть його в напрямку стрілки.
|
|
Поверніть напрямну в її вихідне положення.
|
Коли приєднано блок перфоратора:
|
|
Відкрийте передню кришку блока перфоратора.
/b_T07456-1a.gif)
|
|
|
Поверніть зелену ручку, щоб зім’ятий папір потрапив до виходу блока перфоратора.
/b_T07456-1b.gif)
|
|
|
Якщо папір виходить із виходу блока перфоратора, обережно витягніть папір у напрямку стрілки.
/b_T07456-1c.gif)
|
|
Закрийте передню кришку блока перфоратора.
|
6
Поверніть внутрішній фінішер у вихідне положення.
7
Закрийте ліву кришку фінішера.
Дотримуйтесь подальших інструкцій на екрані, щоб продовжити перервану операцію або усунення зминань паперу.
