חסימות נייר במסיים הפנימי
1
פתח את המכסה הימני של היחידה הראשית.
כשתפתח את המכסה הימני של היחידה הראשית
נגיעה בחלק הפנימי של היחידה הראשית עם מטען אלקטרוסטטי בידיים שלך עלולה לגרום נזק לרכיבים. לפני ביצוע עבודה כגון החלפת חלקים או הסרת חסימות נייר בתוך היחידה הראשית, אחוז בידית היטב ופתח את המכסה הימני של היחידה הראשית. לוחית מתכת הממוקמת מאחורי הידית מפרקת כל חשמל סטטי.
אם אתה מפריע לעבודה כגון החלפת חלקים או הסרת חסימות נייר בתוך היחידה הראשית, סגור את המכסה הימני של היחידה הראשית. בעת חידוש העבודה, אחוז בידית היטב ופתח את המכסה הימני של היחידה הראשית. זה מבטיח שכל חשמל סטטי על הידיים שלך יפרק.
2
בדוק אם הנייר תקוע באזור הפלט או ביחידת החזרת הנייר.
אם נייר תקוע, משוך אותו בעדינות והוצא אותו עם כיוון החץ.
3
פתח את המכסה השמאלי של המסיים.
4

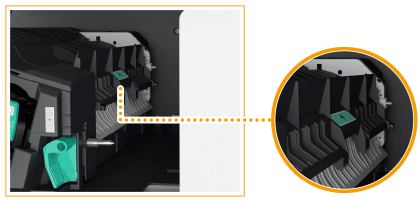

אחוז במנוף (
), והחליק את המסיים הפנימי שמאלה.
), והחליק את המסיים הפנימי שמאלה.
5
בדוק אם יש נייר חסום במסיים הפנימי.
|
|
הרם את המכוון בכניסה.
|
|
אם נייר תקוע, משוך אותו בעדינות והוצא אותו עם כיוון החץ.
|
|
החזר את המכוון למצבו המקורי.
|
כאשר יחידת הניקוב מחוברת:
|
|
פתח את המכסה הקדמי של יחידת הניקוב.
/b_T07456-1a.gif)
|
|
|
סובב את הכפתור הירוק כדי להזין את הנייר שנתקע לשקע של יחידת הניקוב.
/b_T07456-1b.gif)
|
|
|
אם יוצא נייר מהיציאה של יחידת הניקוב, משוך בעדינות את הנייר החוצה בכיוון החץ.
/b_T07456-1c.gif)
|
|
סגור את המכסה הקדמי של יחידת הניקוב.
|
6
החזר את המסיים הפנימי למיקומו המקורי.
7
סגור את המכסה השמאלי של המסיים.
המשך לעקוב אחר ההוראות במסך כדי להמשיך בפעולה ללא הפרעות או כדי להמשיך בניקוי חסימות הנייר.
