Zachycení papíru ve spodní podávací jednotce / podstavcích na papír hlavní jednotky
V této části je popsáno, jak odstranit zachycení papíru, k němuž dojde v dolní podávací jednotce/zásobnících na papír hlavní jednotky. Na obrazovce zkontrolujte místo zachycení papíru a papír odstraňte podle uvedeného postupu.

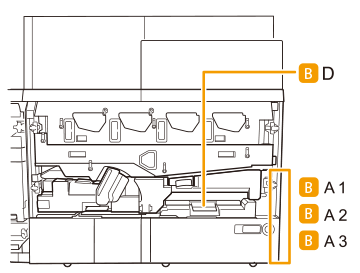

Umístění dolní podávací jednotky/zásobníků na papír hlavní jednotky je označeno na následující ilustraci.
|
Při otevírání a zavírání jednotlivých vodítek a krytů dejte pozor, aby nedošlo k zachycení prstů do mezery. |
 |
Postup proveďte celý. Žádný krok nevynechejte. |
 |
Následující ilustrace označuje místo, kde došlo k zachycení papíru. Podle ní zachycený papír odstraňte.  |
1
Otevřete přední kryt tiskového stroje v pořadí vlevo a vpravo.
2
Nadzdvihněte vodítko (D).
3
Odstraňte veškerý zachycený papír a umístěte vodítko zpět (D).
4
Stisknutím tlačítka (A1) otevřete pravý dolní kryt.
5
Odstraňte veškerý zachycený papír.
6
Otočte kolečkem (A2) ve směru šipky a odstraňte veškerý zachycený papír.
7
Stisknutím páčky vyklopte vodítko (A3).
8
Odstraňte veškerý zachycený papír.
9
Přiklopte vodítko (A3).
10
Zavřete pravý spodní kryt.
11
Stiskněte tlačítko na pravém podstavci na papír.
12
Uchopte zásobník na papír za držátko a vytáhněte jej do krajní polohy.
|
Podstavec na papír nevytahujte silou. |
13
Odstraňte veškerý zachycený papír.
14
Zavřete pravý podstavec na papír.
15
Zavřete přední kryt tiskového stroje v pořadí vpravo a vlevo.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
