Zachycení papíru v předním pravém krytu / horizontálním průchodu
V této části je popsáno, jak odstranit zachycení papíru, k němuž dojde na straně podstavce POD Deck-E/Secondary POD Deck-E. Na obrazovce zkontrolujte místo zachycení papíru a papír odstraňte podle uvedeného postupu.
Umístění předního pravého krytu / horizontálního průchodu je označeno na následující ilustraci.
 |
Při otevírání a zavírání jednotlivých vodítek a krytů dejte pozor, aby nedošlo k zachycení prstů do mezery. |
 |

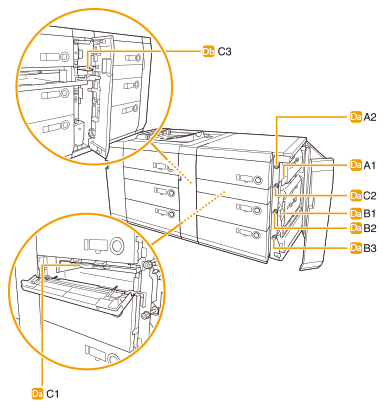

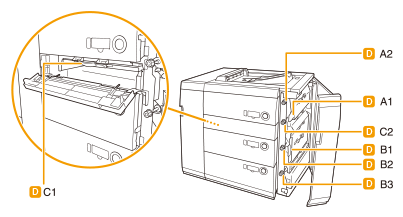

Zachycení papíru, k němuž dojde, když je ke stroji připojen POD Deck-E/Secondary POD Deck-E, můžete odstranit stejným postupem pro odstranění papíru, který platí pro případ, kdy je připojen pouze POD Deck-E. Následující ilustrace označuje místo, kde došlo k zachycení papíru. Podle ní zachycený papír odstraňte. Je-li připojen pouze doplněk POD Deck-E:  Je-li ke stroji připojen doplněk POD Deck-E / Secondary POD Deck-E: Štítky na postranní části podstavce Secondary POD Deck-E jsou označeny jako Da- (např.: Da-A1), a na straně podstavce POD Deck-E jsou označeny jako Db-.  |
1
Otevřete přední pravý kryt podstavce POD.
2
Odklopte vodítka (A1 a B1).
3
Odstraňte veškerý zachycený papír.
4
Otočte kolečky (A2, B2 a B3) ve směru šipky (ve směru hodinových ručiček) v místech, kde došlo k zachycení papíru.
5
Odstraňte veškerý zachycený papír.
6
Přiklopte vodítka (A1 a B1).
7
Otevřete kryt horizontálního průchodu.
8
Odklopte vodítko (C1).
9
Odstraňte veškerý zachycený papír.
10
Otočte kolečkem (C2) ve směru šipky (ve směru hodinových ručiček) a odstraňte veškerý zachycený papír.
11
Přiklopte vodítko (C1).
12
Odklopte vodítko (C3) (pouze když je připojen POD Deck-E/Secondary POD Deck-E).
13
Odstraňte veškerý zachycený papír (pouze když je připojen POD Deck-E/Secondary POD Deck-E).
14
Přiklopte vodítko (C3) (pouze když je připojen POD Deck-E/Secondary POD Deck-E).
15
Zavřete kryt horizontálního průchodu.
16
Zavřete přední pravý kryt podstavce POD.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
