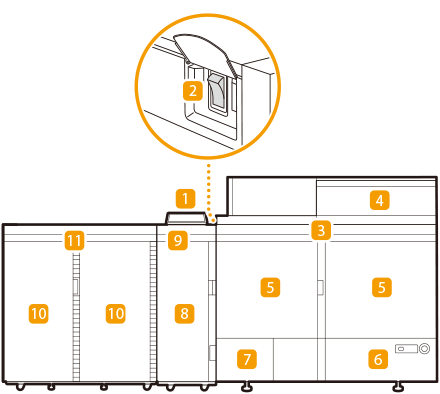

Przednia strona
Panel sterowania (opcjonalnie)
Na panelu sterowania znajdują się wskaźniki, ekran dotykowy itd. Z poziomu panelu sterowania można wykonywać wszystkie działania i konfigurować poszczególne ustawienia. Panel sterowania (opcjonalnie)
Główny przełącznik zasilania
Aby włączyć zasilanie, należy przestawić wyłącznik w pozycję "I". Główny wyłącznik zasilania i klawisz Oszczędzania Energii
Moduł nanoszenia obrazu
Pokrywa wymiany tonera
Otwórz pokrywę, gdy wymieniasz zasobnik z tonerem. Wymiana zasobnika z tonerem
Prawa przednia pokrywa / lewa przednia pokrywa modułu nanoszenia obrazu
Pokrywę tę należy otwierać, gdy zablokuje się papier. Papier blokuje się w module nanoszenia obrazu (wewnątrz jednostki głównej)
Zasobnik na papier
Załadować papier, który jest najczęściej wykorzystywany. Podajnik papieru
Pokrywa pojemnika na zużyty toner
Otwórz pokrywę, podczas wymiany pojemnika ze zużytym tonerem.
Przednia pokrywa stacji podająco-prostującej
Należy otworzyć pokrywy, aby usunąć zacięcie papieru.
Stacja podająco-prostująca
Prawa przednia pokrywa / lewa przednia pokrywa zespołu utrwalającego
Należy otworzyć pokrywy, aby usunąć zacięcie papieru. Papier blokuje się w zespole utrwalającym (wewnątrz jednostki głównej)
Obszar wokół górnej części przedniej pokrywy zespołu utrwalającego może być gorący przez pewien czas po przejściu urządzenia w tryb uśpienia lub po rozpoczęciu procesu wyłączania. Wprawdzie nie jest to usterka, ale należy zachować ostrożność przy dotykaniu tego obszaru.
Zespół utrwalający
|
Aby uzyskać więcej informacji na temat konfiguracji wyposażenia opcjonalnego dołączonego do urządzenia, patrz Opcje. |
