Замятие бумаги в блоке подачи
В этом разделе приводится описание процедуры устранения замятия бумаги, которое происходит в блоке подачи. Проверьте участок замятия бумаги, показанный на экране и, следуя описанной далее процедуре, достаньте бумагу.

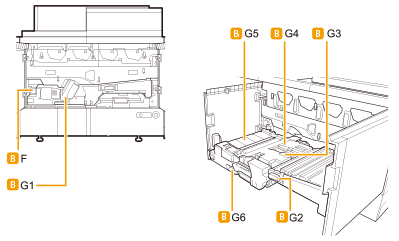

Расположение блока подачи показано на следующей иллюстрации.
|
Открывая и закрывая направляющие или крышки, следите за тем, чтобы пальцы не попали в зазор. |
 |
Иллюстрация ниже показывает, где произошло замятие бумаги. Следуйте ей для удаления замятой бумаги.  |
1
Откройте переднюю крышку блока разметки слева направо.
2
Поверните рычаг (G1) вправо.
3
Взявшись за рычаг (G1), выдвиньте блок подачи.
4
Откройте направляющую (G2).
5
Откройте направляющую (G3) и нажмите рычаг, чтобы открыть направляющую (G4).
6
Удалите всю замятую бумагу.
7
Закройте направляющие (G4, G3 и G2).
8
Удалите замятую бумагу из (G5).
9
Откройте направляющую (G6).
10
Удалите всю замятую бумагу.
11
Закройте направляющую (G6).
12
Закройте блок подачи.
 |
Убедитесь, что блок подачи возвращен в исходное положение надлежащим образом. |
13
Верните рычаг (G1) в исходное положение.
14
Закройте переднюю крышку блока разметки справа налево.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
