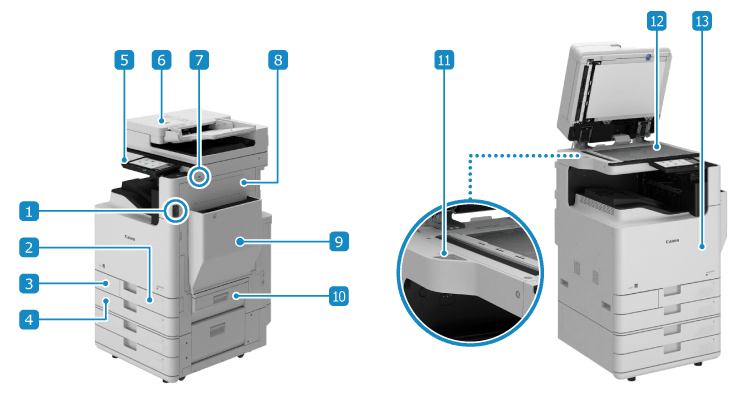

Parte delantera
Interruptor de alimentaciónEncienda y apague el equipo. Encender y apagar el equipo
Casete 1Cargue papel de uso frecuente. Casete de papel
Tapa del tóner residualÁbrala para sustituir el depósito de tóner residual.
Casete 2Cargue papel de uso frecuente. También puede cargar papel de un tamaño que no se pueda cargar en el casete 1. Casete de papel
Panel de controlUtilice la pantalla táctil de control para manejar el equipo y comprobar su estado. Panel de control
AlimentadorPuede colocar varias hojas de originales en el alimentador. Los originales colocados se alimentan y escanean automáticamente uno a uno. Alimentador de doble cara a una pasada
Puerto USB (para dispositivos USB) (parte frontal derecha)Se puede conectar un dispositivo comercial de memoria USB o un teclado USB.
* Compatible con USB 2.0.
Tapa derecha de la unidad principalAbra la cubierta cuando se produzca un atasco de papel en el interior de la máquina.
Bandeja multiusosPara utilizar temporalmente el papel no cargado en el casete de papel, cárguelo en la bandeja multiusos. Bandeja multiusos
Tapa derecha del caseteÁbralo cuando se produce un atasco de papel.
Caja de almacenamiento del paño de limpieza del cristalGuarda el trapo para limpiar el cristal.
Cristal de copiaColoque sobre el cristal de la platina libros, papel grueso, papel fino y otros originales que no puedan colocarse en el alimentador. Los originales colocados se digitalizan en estado fijo. Colocación de originales
Tapa frontal de la unidad principalÁbralo para sustituir el cartucho de tóner y la unidad de tambor, y para limpiar el cabezal de impresión LED.
IMPORTANTE
Si conecta un dispositivo que supere la capacidad de suministro eléctrico siguiente proporcionado por el equipo al puerto USB (para dispositivos USB), el equipo puede resultar dañado.
Frontal derecho: 5 V 500 mA
Posterior derecho: 5 V 900 mA
No cierre a la fuerza el alimentador al colocar un libro, una revista u otro original grueso en el cristal de platina.
NOTA
Para obtener detalles sobre la configuración del equipo cuando hay opciones instaladas y los nombres de piezas de las unidades opcionales, consulte lo siguiente.
Para garantizar un uso eficiente del equipo, limpie la superficie del mismo y del cristal de la platina periódicamente.
Si se producen los siguientes síntomas mientras usa el alimentador, límpielo: Limpieza del alimentador
Los originales se ensucian
Los originales se atascan con frecuencia
Aparecen manchas en las impresiones después de escanear, copiar o enviar faxes
No se detecta correctamente el tamaño del original
