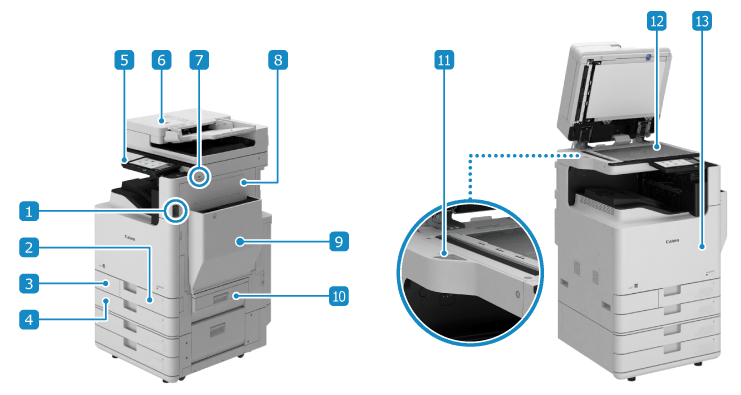

Part frontal

Interruptor d'alimentació

Engegueu i apagueu l'equip. Engegar i apagar l'equip

Calaix de paper 1

Carregueu el paper utilitzat amb freqüència. Calaix de paper

Tapa del tòner residual

Obriu-la per substituir el dipòsit de tòner residual.

Calaix de paper 2

Carregueu el paper utilitzat amb freqüència. També podeu carregar-hi paper d'una mida que no es pugui carregar al calaix de paper 1. Calaix de paper

Tauler de control

Utilitzeu la pantalla tàctil per fer servir l'equip i comprovar-ne l'estat. Tauler de control

Alimentador

Podeu col·locar diversos fulls d'originals a l'alimentador. Els originals col·locats s'alimenten i es llegeixen d'un en un automàticament. Alimentador Single Pass a doble cara

Port USB (per a dispositius USB) (part frontal dreta)

Podeu connectar un dispositiu de memòria USB comercial o un teclat USB.

* Compatible amb USB 2.0.

Tapa dreta de la unitat principal

Obriu-la quan es produeixi un encallament de paper a l'interior de l'equip.

Safata multiús

Per utilitzar temporalment paper no carregat al calaix de paper, carregueu-lo a la safata multiús. Safata multiús

Tapa dreta del calaix de paper

Obriu això quan es produeixi un encallament de paper.

Caixa per desar draps de neteja del vidre

S'hi emmagatzema el drap per a la neteja del vidre.

Vidre de la platina

Col·loqueu al vidre llibres, paper gruixut, paper fi i altres originals que no es puguin col·locar a l'alimentador. Els originals col·locats es llegeixen en una posició fixa. Col·locació dels originals

Tapa frontal de la unitat principal

Obriu-la per substituir el cartutx de tòner i la unitat de tambor, així com per netejar el capçal d'impressió LED.

IMPORTANT

Si connecteu un dispositiu que superi la següent capacitat d'alimentació proporcionada per l'equip al port USB (per a dispositius USB), és possible que l'equip estigui danyat.

Part frontal dreta: 5 V 500 mA

Part posterior dreta: 5 V 900 mA

No empenyeu l'alimentador amb força perquè es tanqui quan col·loqueu un llibre, una revista o un altre original gruixut al vidre.

NOTA

Per obtenir més informació sobre la configuració de l'equip quan s'instal·len opcions i els noms de les parts de les unitats d'equipament opcional, consulteu el següent.

Opcions compatibles

Per garantir un ús eficient de l'equip, netegeu-ne la superfície i el vidre amb regularitat.

Neteja de la superfície de l'equip

Neteja del vidre de còpia

Si l'ús de l'alimentador va acompanyat dels següents símptomes, netegeu l'alimentador: Neteja de l'alimentador

Els originals s'embruten

Els originals se solen encallar

Poden aparèixer taques a les impressions després d'escanejar-les, copiar-les o enviar-les per fax

La mida original no es detecta correctament
