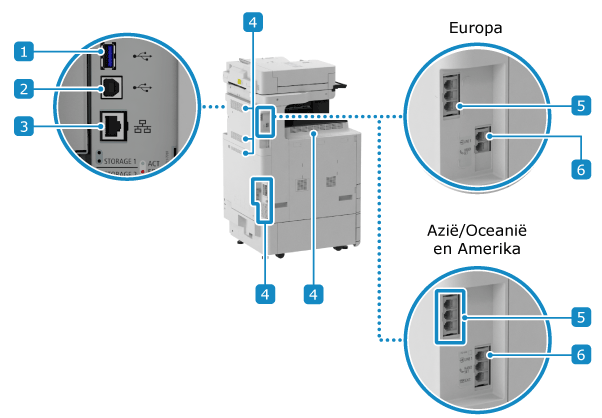

Achterkant

USB-poort (voor USB-apparaten) (rechter achterkant)

U kunt een commercieel USB-toetsenbord, extern opslagapparaat en andere apparaten aansluiten.
Als u de machine via een bekabeld LAN op twee verschillende netwerken aansluit, maakt u via een USB-LAN-adapter verbinding met het bekabelde LAN van de sublijn.

* Ondersteund USB 3.0.

USB-poort (voor aansluiting op computer)

U kunt een computer met behulp van een USB-kabel op de USB-poort aansluiten.

* Ondersteund USB 2.0.

LAN-poort

U kunt het apparaat met behulp van een op de LAN-poort aangesloten gangbare Ethernet-kabel verbinden met een bedraad LAN.

Ventilatiesleuven

Via de ventilatiesleuven wordt de lucht in de machine afgevoerd, waardoor de binnenkant van de machine afkoelt.
Plaats geen voorwerpen naast de ventilatiesleuven, omdat dit de ventilatie kan belemmeren.

Telefoonaansluiting voor uitbreiding

Als er één aansluiting is (LIJN 2)

Sluit aan op een telefoonlijn als u de optionele Super G3 2de lijn-faxkaart installeert.

Wanneer er drie aansluitingen zijn (Van bovenaf, LIJN 4, LIJN 3 en LIJN 2)

Sluit een telefoonlijn aan wanneer u de optionele Super G3 2de lijn-faxkaart en/of Super G3 3de/4de lijn-faxkaart installeert.

Telefoonaansluiting (LIJN 1)

Sluit de machine aan op de telefoonlijn.
