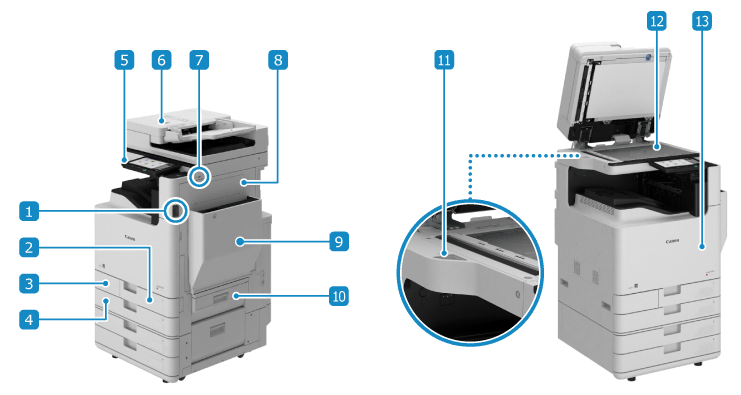

Лицевая сторона

Выключатель питания

Включите и выключите питание аппарата. Включение и выключение аппарата

Кассета для бумаги 1

Загрузите часто используемую бумагу. Кассета для бумаги

Крышка контейнера для отходов тонера

Открывайте эту крышку для замены контейнера для отходов тонера.

Кассета для бумаги 2

Загрузите часто используемую бумагу. Можно загружать также бумагу, которую из-за размера нельзя загружать в кассету для бумаги 1. Кассета для бумаги

Панель управления

Используйте сенсорный дисплей для управления аппаратом и проверки его состояния. Панель управления

Устройство подачи

В устройство подачи можно поместить несколько листов оригиналов. Находящиеся там оригиналы автоматически подаются и сканируются по одному. Устройство подачи для 2-сторонней печати одним прохождением

USB-порт (для USB-устройств) (спереди справа)

Можно подключить запоминающее устройство USB или USB-клавиатуру.

* Поддерживает USB 2.0.

Правая крышка основного блока

Откройте крышку, если внутри аппарата произошло замятие бумаги.

Многофункциональный лоток

Для того чтобы воспользоваться бумагой, отличной от той, которая загружена в лоток для бумаги, поместите ее в многофункциональный лоток. Универсальный лоток

Правая крышка кассеты для бумаги

Откройте, если произошло замятие бумаги.

Контейнер для хранения ткани для чистки стекла

Место для хранения ткани для чистки стекла.

Стекло экспонирования

Помещайте книги, плотную бумагу, тонкую бумагу и другие оригиналы, которые нельзя поместить в устройство подачи, на стекло экспонирования. Размещенные оригиналы сканируются в неподвижном состоянии. Размещение оригиналов

Передняя крышка основного блока

Откройте для замены картриджа с тонером и узла барабана, а также для очистки светодиодной печатающей головки.

ВАЖНО

Если подключить к порту USB (для устройств USB) устройство, мощность которого превышает указанную ниже мощность электропитания, обеспечиваемую аппаратом, аппарат может быть поврежден.

Передняя правая сторона: 5 В 500 мА

Задняя правая сторона: 5 В 900 мА

Не нажимайте на устройство подачи с силой, чтобы закрыть его, помещая на стекло экспонирования книгу, журнал или другой толстый оригинал.

ПРИМЕЧАНИЕ

Подробную информацию о конфигурации аппарата при установленных дополнительных модулях и названиях деталей дополнительного оборудования см. в указанных ниже разделах.

Поддерживаемые опции

Чтобы обеспечить эффективное использование аппарата, регулярно очищайте его поверхность и стекло экспонирования.

Чистка поверхности аппарата

Очистка стекла экспонирования

Выполните чистку устройства подачи, если при его использовании отмечаются следующие симптомы: Очистка устройства подачи

Оригиналы пачкаются

Оригиналы часто заминаются

После сканирования, копирования или отправки факсов отпечатанные страницы выглядят смазанными

Неправильно определен формат оригинала
