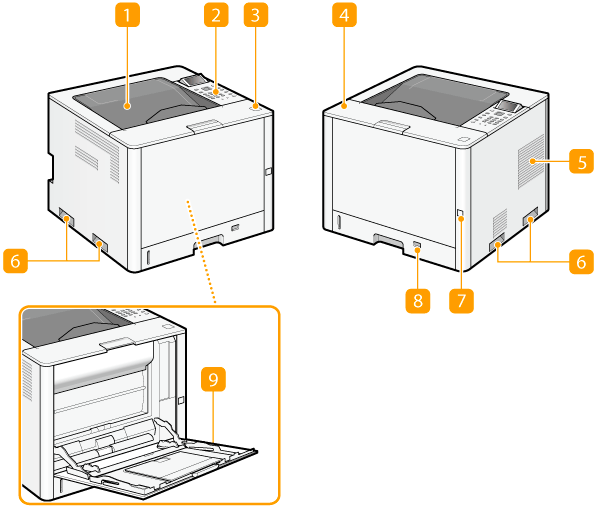

Sprednja stran
Izhodni pladenj
Natisnjeni papir je odložen na izhodni pladenj.
Nadzorna plošča
Nadzorno ploščo sestavljajo številske tipke, zaslon, indikatorji stanja in podobno. Z njo lahko izvajate vse postopke in določate nastavitve.
Gumb za odpiranje sprednjega pokrova
Ta gumb pritisnite, da odprete sprednji pokrov.
Sprednji pokrov
Sprednji pokrov odprite v naslednjih primerih.
Pri zamenjavi kartuše s tonerjem Zamenjava kartuše s tonerjem
Pri zamenjavi fiksirnega sklopa Zamenjava fiksirnega sklopa
Pri zamenjavi enote ITB Zamenjava enote ITB in sekundarnega zunanjega valja za sekundarni prenos
Pri zamenjavi zunanjega valja za sekundarni prenos Zamenjava enote ITB in sekundarnega zunanjega valja za sekundarni prenos
Pri odstranjevanju zagozdenega papirja Odpravljanje zastojev papirja
Reža za prezračevanje
Zrak iz notranjosti naprave se odvaja ven iz naprave, da se notranjost naprave hladi. Če pred reže za prezračevanje postavite druge predmete, bo kroženje zraka ovirano.
Ročaji za dviganje
Ko tiskalnik prenašate, ga držite za ročaje.
Električno stikalo
Pritisnite stikalo za vklop/izklop, če želite vklopiti oziroma izklopiti napravo.
Kaseta za papir
V kaseto za papir vložite papir tiste vrste, ki jo uporabljate najpogosteje.
Večnamenski pladenj
Naložite papir na večnamenski pladenj, če želite začasno uporabiti drugo vrsto papirja in ne tiste, ki je naložena v kaseti za papir.
