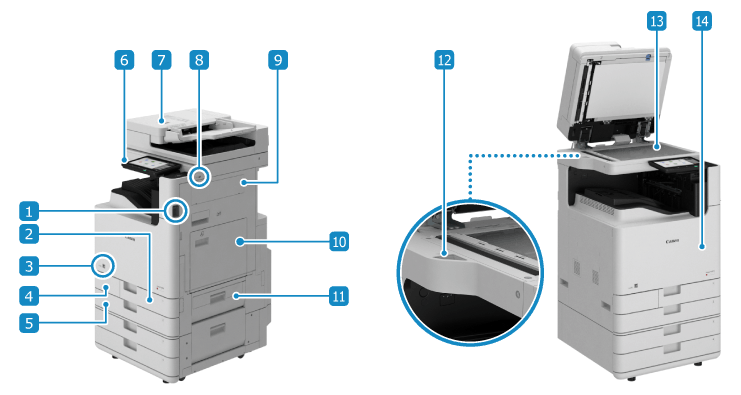

Façade avant

Interrupteur d'alimentation

Permet d'allumer et d'éteindre la machine. Mise en marche et arrêt de la machine

Cassette à papier 1

Chargez-y le papier fréquemment utilisé. Cassette à papier

Code de toner

Ce code indique le type de toner d'origine qui peut être utilisé avec la machine. Utilisez un toner dont le code inclut les mêmes lettres que le code situé sur le capot avant de la machine.

Capot du réceptacle de toner usagé

Ouvrez ce capot pour remplacer le réceptacle de toner usagé.

Cassette à papier 2

Chargez-y le papier fréquemment utilisé. Vous pouvez aussi y charger du papier d'un format qui ne peut pas être chargé dans la cassette à papier 1. Cassette à papier

Panneau de commande

Utilisez l'afficheur tactile pour utiliser la machine et vérifier son état. Panneau de commande

Chargeur

Vous pouvez placer plusieurs feuilles d'originaux dans le chargeur. Les originaux sont introduits et numérisés automatiquement, une feuille à la fois. Chargeur recto verso un passage

Port USB (pour les appareils USB) (côté droit de la façade avant)

Vous pouvez raccorder un périphérique mémoire USB ou un clavier USB commercial.

* Prend en charge USB 2.0.

Capot droit de l'unité principale

Ouvrez le capot pour dégager les bourrages papier à l'intérieur de la machine.

Plateau multifonctions

Si vous avez besoin d'utiliser ponctuellement du papier autre que celui chargé dans la cassette à papier, chargez-le dans le plateau multifonctions. Plateau multifonctions

Capot droit de la cassette à papier

Ouvrez cet élément en cas de bourrage papier.

Boîte de rangement du chiffon de nettoyage de la vitre

Permet de ranger le chiffon de nettoyage de la vitre.

Vitre d'exposition

Placez les livres, les documents en papier épais ou fin et les autres originaux ne pouvant pas être placés dans le chargeur sur la vitre d'exposition pour les copier. L'original mis en place est immobile lorsqu'il est numérisé. Placement des originaux

Capot avant de la machine

Ouvrez ce capot pour remplacer la cartouche de toner et l'unité de tambour et pour nettoyer la tête d’impression LED.

IMPORTANT

Si vous raccordez un appareil nécessitant une alimentation électrique supérieure à la capacité d'alimentation électrique fournie par la machine au port USB (pour les appareils USB), la machine risque d'être endommagée.

Côté droit de la façade avant : 5 V 500 mA

Côté droit de la façade arrière : 5 V 900 mA

N'appuyez pas trop fort sur le chargeur pour le fermer lorsque vous placez un livre, un magazine ou tout autre original épais sur la vitre d'exposition.

NOTE

Pour de plus amples informations sur la configuration de la machine lorsque des équipements en option y sont installés et le nom des pièces des équipements en options, voir ce qui suit.

Équipements en option disponibles

Pour assurer une utilisation efficace de la machine, nettoyez régulièrement la surface de la machine et la vitre d'exposition.

Nettoyage de la surface de la machine

Nettoyage de vitre d’exposition

Si les anomalies suivantes surviennent lors de l'utilisation du chargeur, nettoyez-le : Nettoyage du chargeur

Les originaux deviennent sales

Les originaux se bloquent fréquemment

Les feuilles imprimées présentent des taches après la numérisation, la copie ou l'envoi de fax

Le format de l'original n'est pas correctement détecté
