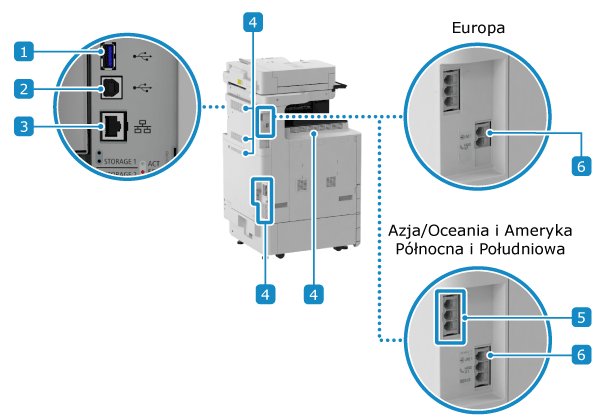

Tylna strona

Port USB (do urządzeń USB) (z tyłu, po prawej stronie)

Można podłączyć komercyjną klawiaturę USB, zewnętrzne urządzenie pamięci masowej i inne urządzenia.
Podczas podłączania urządzenie do dwóch różnych sieci przy użyciu przewodowej sieci LAN, należy połączyć się z przewodową siecią LAN linii podrzędnej za pomocą adaptera USB-LAN.

* Obsługuje USB 3.0.

Port USB (połączenie z komputerem)

Urządzenie można podłączyć do komputera za pomocą komercyjnego kabla USB.

* Obsługuje USB 2.0.

Port LAN

Do przewodowej sieci LAN urządzenie możesz podłączyć za pomocą kabla Ethernet podłączonego do portu LAN.

Otwory wentylacyjne

Powietrze wewnątrz urządzenia jest uwalniane przez otwory wentylacyjne w celu schłodzenia wnętrza urządzenia.
W pobliżu otworów wentylacyjnych nie należy nic umieszczać, ponieważ może to blokować to wentylację.

Gniazdo linii telefonicznej do rozbudowy (od góry, LINE 4, LINE 3 i LINE 2)

Połącz się z linią telefoniczną podczas instalowania modułu opcjonalnego Druga linia modułu super faksu G3 i/lub Trzecia/czwarta linia modułu super faksu G3.

Gniazdo linii telefonicznej (LINIA 1)

Podłącz urządzenie do linii telefonicznej.
