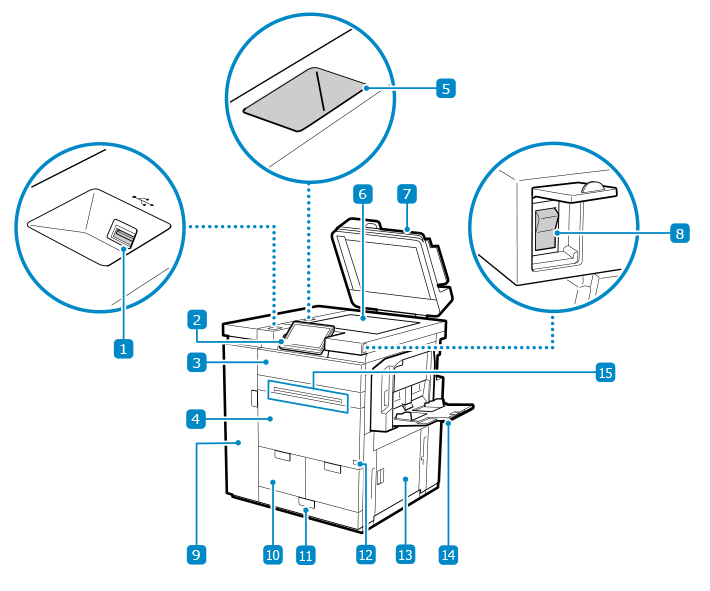

Façade avant
Port USB (pour les périphériques USB) (côté avant de l’unité principale)Vous pouvez raccorder un périphérique mémoire USB ou un clavier USB commercial.
* Prend en charge USB 2.0.
Panneau de commandeUtilisez l'afficheur tactile pour utiliser la machine et vérifier son état. Panneau de commande
Capot de remplacement du tonerOuvrez ce capot pour remplacer la cartouche de toner. Remplacement des cartouches de toner
Capot avant de la machineOuvrez ce capot en cas de bourrage papier. Bourrages papier à l’intérieur du capot avant de l’unité principale
Boîte de rangement du chiffon de nettoyage de la vitrePermet de ranger le chiffon de nettoyage de la vitre.
Vitre d'expositionPlacez les livres, les documents en papier épais ou fin et les autres originaux ne pouvant pas être placés dans le chargeur sur la vitre d'exposition pour les copier. L'original mis en place est immobile lorsqu'il est numérisé. Placement des originaux
ChargeurVous pouvez placer plusieurs feuilles d'originaux dans le chargeur. Les originaux sont introduits et numérisés automatiquement, une feuille à la fois. Chargeur recto verso un passage
Interrupteur d'alimentationPermet d'allumer et d'éteindre la machine. Mise en marche et arrêt de la machine
Capot avant gaucheOuvrez ce capot lorsqu’il y a un bourrage papier ou lorsque vous remplacez le réceptacle de toner usagé.
Magasin papier latéral 1 et 2Chargez-y le papier fréquemment utilisé. Magasin papier latéral et cassette
Cassette à papierChargez-y le papier fréquemment utilisé. Vous pouvez aussi y charger du papier d'un format qui ne peut pas être chargé dans le magasin de papier latéral. Magasin papier latéral et cassette
Code de tonerCe code indique le type de toner d'origine qui peut être utilisé avec la machine. Utilisez un toner dont le code inclut les mêmes lettres que le code situé sur le capot avant de la machine.
Capot droit de l'unité principaleOuvrez ce capot en cas de bourrage papier.
Plateau multifonctionsSi vous avez besoin d'utiliser ponctuellement du papier autre que celui chargé dans la cassette à papier, chargez-le dans le plateau multifonctions. Plateau multifonctions
Ouvrez cet élément en cas de bourrage papier. Bourrages papier dans le bac multifonctions
Fentes de ventilationL’air à l’intérieur de l’appareil est libéré par les fentes de ventilation pour refroidir l’intérieur de l’appareil.
Ne placez pas d’objets à côté des fentes de ventilation, car cela pourrait empêcher la ventilation.
IMPORTANT
Si vous raccordez un appareil nécessitant une alimentation électrique supérieure à la capacité d'alimentation électrique fournie par la machine au port USB (pour les appareils USB), la machine risque d'être endommagée.
Côté droit de la façade avant : 5 V 500 mA
Côté droit de la façade arrière : 5 V 900 mA
N'appuyez pas trop fort sur le chargeur pour le fermer lorsque vous placez un livre, un magazine ou tout autre original épais sur la vitre d'exposition.
REMARQUE
Pour de plus amples informations sur la configuration de la machine lorsque des équipements en option y sont installés et le nom des pièces des équipements en options, voir ce qui suit.
Pour assurer une utilisation efficace de la machine, nettoyez régulièrement la surface de la machine et la vitre d'exposition.
Si les anomalies suivantes surviennent lors de l'utilisation du chargeur, nettoyez-le : Nettoyage du chargeur
Les originaux deviennent sales
Les originaux se bloquent fréquemment
Les feuilles imprimées présentent des taches après la numérisation, la copie ou l'envoi de fax
Le format de l'original n'est pas correctement détecté
