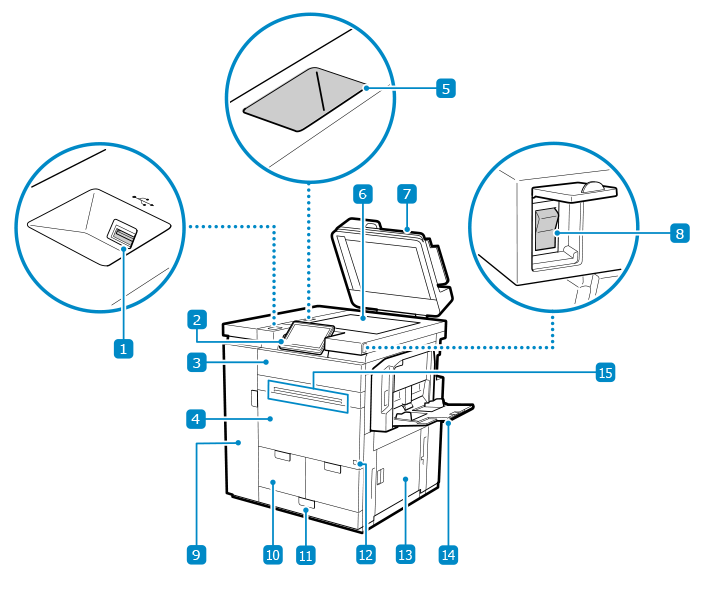

正面
USB 端口（用于 USB 设备）（主机正面）可以连接商用 USB 存储设备或 USB 键盘。
* 支持 USB 2.0。
控制面板使用触摸面板显示屏幕可操作机器和检查状态。控制面板
墨粉更换盖板更换墨粉盒时打开此盖板。更换墨粉盒
主机的前盖板卡纸时打开此盖板。主机前盖板内发生卡纸
玻璃清洁布收纳器存放玻璃清洁布。
稿台玻璃将书本、厚纸、薄纸和其他无法放入输稿器的原稿放置在稿台玻璃上。将在静止状态扫描放置的原稿。放置原稿
输稿器可以将多张原稿放入输稿器。将自动逐张输送和扫描放置好的原稿。双面同时扫描输稿器
电源开关打开和关闭机器的电源。打开和关闭机器电源
左前盖板当发生卡纸或更换废粉收集容器时，打开此盖板。
纸仓 1 和纸仓 2装入常用纸张。纸仓和纸盒
纸盒装入常用纸张。也可以装入纸仓中无法装入的纸张尺寸。纸仓和纸盒
墨粉代码改代码标识本机可用的正品墨粉类型。 所用墨粉的代码包含的字母应该与本机前盖板上的代码一致。
主机的右盖板卡纸时打开此盖板。
多功能托盘要临时使用未装入纸盒的纸张，可将其装入多功能托盘。多功能托盘
卡纸时打开此盖板。多功能托盘中发生卡纸
通风槽机器内部的空气通过通风槽排出，以冷却机器内部。
请勿将物品放置在通风槽旁边，以免影响通风。
须知
如果将超出以下机器供电能力的设备连接到 USB 端口（用于 USB 设备），可能会损坏机器。
右前方：5 V 500 mA
右后方：5 V 900 mA
当在稿台玻璃上放置书籍、杂志或其他厚原稿时，请勿强行推动以合上输稿器。
