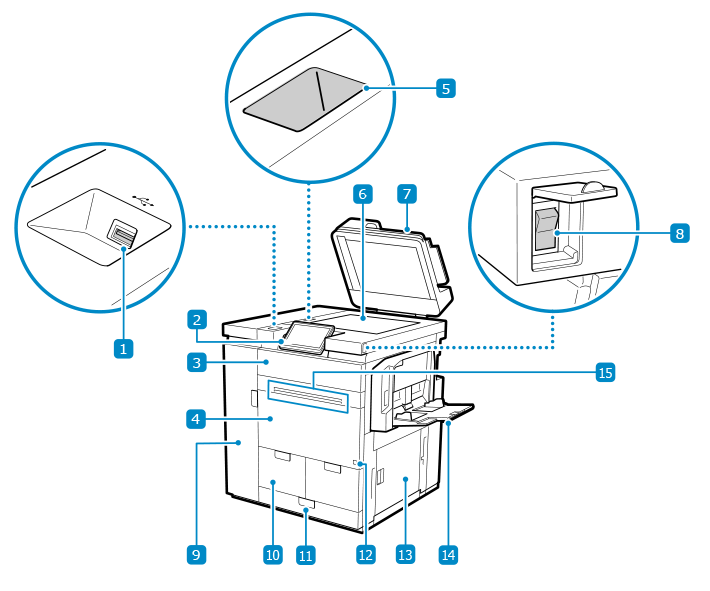

Forside

USB-port (til USB-enheder) (forsiden af hovedenheden)

Du kan tilslutte en kommerciel USB-hukommelsesenhed eller et USB-tastatur.

*Understøtter USB 2.0.

Betjeningspanel

Brug touchpanelet til at betjene maskinen og kontrollere dens status. Betjeningspanel

Tonerudskiftningsdæksel

Åbn dette dæksel ved udskiftning af tonerpatronen. Sådan udskifter du tonerpatronen

Hovedenhedens forreste dæksel

Åbn dækslet, når der opstår papirstop. Papirstop i frontdæksel på hovedenheden

Beholder til opbevaring af kluden til glasrengøring

Opbevarer glasrengøringskluden.

Glasplade

Placer bøger, tykt papir, tyndt papir og andre originaler, der ikke kan placeres i fremføreren på glaspladen. Placerede originaler scannes i stationær tilstand. Placering af originaler

Fremfører

Du kan placere flere ark originaler i arkføderen. Placerede originaler fremføres og scannes automatisk én efter én. Tosidet Single Pass fremfører

Afbryder

Tænd og sluk for strømmen til maskinen. Sådan tænder og slukker du for maskinen

Forreste venstre dæksel

Åbn dette dæksel, når der opstår papirstop, eller når du udskifter tonerbeholderen.

Papirstop i venstre frontdæksel på hovedenheden

Udskiftning af beholder til overskudstoner

Papirmagasin 1 og papirmagasin 2

Læg ofte brugt papir i. Papirmagasin og papirskuffe

Papirskuffe

Læg ofte brugt papir i. Du kan også ilægge en papirstørrelse, der ikke kan lægges i papirmagasinet. Papirmagasin og papirskuffe

Tonerkode

Denne kode angiver typen af original toner, der kan bruges til maskinen. Brug toner med en kode, der har samme bogstaver som koden på din maskines frontcover.

Hovedenhedens højre dæksel

Åbn dækslet, når der opstår papirstop.

Papirstop i papirmagasinet

Papirstop i papirskuffen

Universalbakke

Når du midlertidigt bruger papir, der ikke er lagt i papirskuffen, skal du lægge det i universalbakken. Universalbakke

Åbn denne, når der opstår papirstop. Papirstop i universalbakken

Ventilationsåbninger

Luft inde i maskinen frigives gennem ventilationsåbningerne for at afkøle indvendigt i maskinen.

Anbring ikke genstande ved siden af ventilationsåbningerne, da det kan forhindre ventilation.

VIGTIGT!

Hvis du tilslutter en enhed, der overstiger den følgende strømforsyningskapacitet, som maskinen leverer, til USB-porten (for USB-enheder), kan maskinen blive beskadiget.

Forreste højre side: 5 V 500 mA

Bagerste højre side: 5 V 900 mA

Skub ikke med kraft til arkføderen for at lukke, når du placerer en bog, et magasin eller en anden tyk original på glaspladen.

BEMÆRK!

Se følgende for nærmere oplysninger om konfigurationen af maskinen, når valgfrit udstyr er installeret, og delnavnene på de valgfrie udstyrsenheder.

Understøttede muligheder

For at sikre effektiv brug af maskinen skal maskinens overflade og glaspladen rengøres regelmæssigt.

Sådan renses maskinens overflade

Rengøring af glaspladen

Hvis følgende problemer opstår, når du bruger føderen, skal du rengøre føderen: Rengøring af fremføreren

Originaler bliver snavsede

Originaler sidder ofte fast

Udskrifter fremstår udtværede efter scanning, kopiering eller afsendelse af faxer

Originalstørrelse er ikke registreret korrekt
