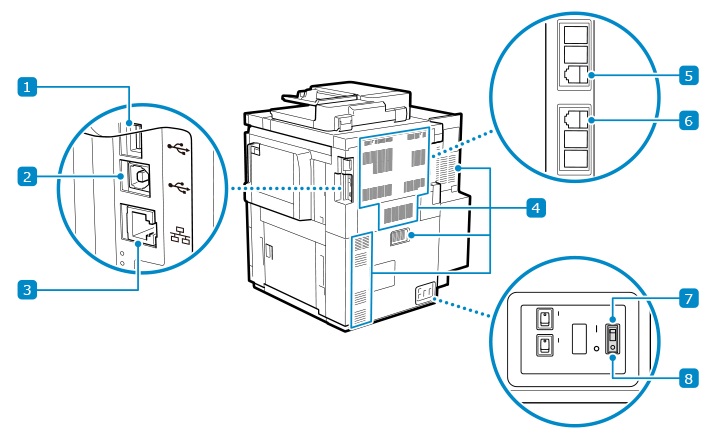

Takapuoli

USB-portti (USB-laitteille) (oikea takapuoli)

Voit liittää kaupallisen USB-näppäimistön, ulkoisen tallennuslaitteen ja muita laitteita.
Kun laite liitetään kahteen eri verkkoon langallisen lähiverkon kautta, yhdistä alilinjan langalliseen lähiverkkoon USB-LAN-sovittimen kautta.

* Tukee USB 3.0:aa.

USB-portti (tietokoneliitäntää varten)

Voit liittää tietokoneen USB-porttiin kaupallisella USB-kaapelilla.

* Tukee USB 2.0:aa.

LAN-portti

Voit liittää laitteen langalliseen lähiverkkoon kaupallisella Ethernet-kaapelilla, joka on liitetty LAN-porttiin.

Tuuletusaukot

Laitteen sisällä oleva ilma vapautuu tuuletusaukkojen kautta laitteen sisäpuolen jäähdyttämiseksi.
Älä aseta esineitä tuuletusaukkojen viereen, koska se voi estää tuuletuksen.

Puhelinlinjan liitäntä laajennusta varten (LINJA 2)

Yhdistä puhelinlinjaan, kun asennat lisälaitteen Super G3 2. linja -faksikortti.

Puhelinlinjan liitin (LINJA 1)

Liitä laite puhelinlinjaan.

Erotuskytkin

Tunnistaa ylijännitteen ja jännitevuodot. Erotuskytkimen tarkastaminen

Testipainike

Tarkista erotuskytkin säännöllisin väliajoin painamalla tätä painiketta.
