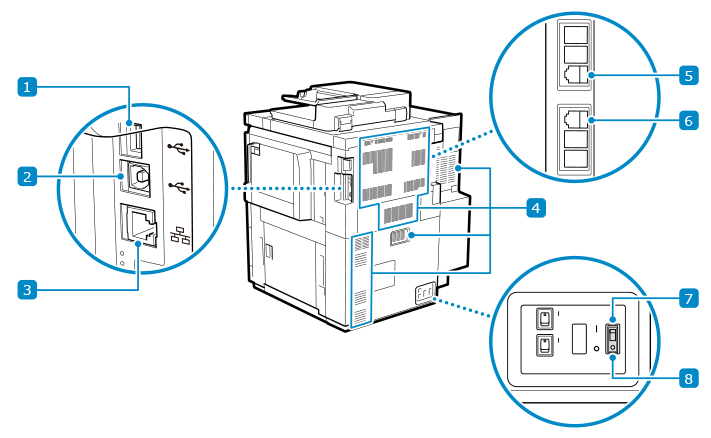

Tylna strona

Port USB (do urządzeń USB) (z tyłu, po prawej stronie)

Można podłączyć komercyjną klawiaturę USB, zewnętrzne urządzenie pamięci masowej i inne urządzenia.
Podczas podłączania urządzenie do dwóch różnych sieci przy użyciu przewodowej sieci LAN, należy połączyć się z przewodową siecią LAN linii podrzędnej za pomocą adaptera USB-LAN.

* Obsługuje USB 3.0.

Port USB (połączenie z komputerem)

Urządzenie można podłączyć do komputera za pomocą komercyjnego kabla USB.

* Obsługuje USB 2.0.

Port LAN

Do przewodowej sieci LAN urządzenie możesz podłączyć za pomocą kabla Ethernet podłączonego do portu LAN.

Otwory wentylacyjne

Powietrze wewnątrz urządzenia jest uwalniane przez otwory wentylacyjne w celu schłodzenia wnętrza urządzenia.
W pobliżu otworów wentylacyjnych nie należy nic umieszczać, ponieważ może to blokować to wentylację.

Gniazdo linii tel. do rozbudowy (LINIA 2)

Połącz się z linią telefoniczną podczas instalowania modułu opcjonalnego Druga linia modułu super faksu G3.

Gniazdo linii telefonicznej (LINIA 1)

Podłącz urządzenie do linii telefonicznej.

Wyłącznik samoczynny

Zabezpiecza urządzenie przed zbyt wysokim prądem lub prądem upływowym. Sprawdzanie wyłącznika

Przycisk testowy

Przycisk ten służy do okresowej kontroli wyłącznika (bezpiecznika).
