Inceppamenti della carta all'interno dell'unità principale
Rimuovere la carta inceppata all'interno dell'unità principale. Seguire le istruzioni sul pannello di controllo per verificare la posizione dell'inceppamento della carta e rimuovere la carta inceppata.
Se la carta si strappa, rimuovere tutti i frammenti.
Se non è possibile rimuovere la carta, non forzare. Verificare il pannello di controllo e rimuovere la carta inceppata in un'altra posizione.
Se la carta si strappa, rimuovere tutti i frammenti.
Se non è possibile rimuovere la carta, non forzare. Verificare il pannello di controllo e rimuovere la carta inceppata in un'altra posizione.
Preparazioni richieste
Chiudere il pannello e il cassetto della carta se sono aperti.
Se si sta utilizzando 710Z / 610Z / 520Z, verificare la presenza di carta inceppata nel finisher. Inceppamenti di carta nel finisher (per 710Z / 610Z / 520Z)
1
Aprire il pannello destro dell'unità principale.
2
Verificare se la carta è inceppata nel vassoio di consegna dell'unità principale.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
3
Verificare se la carta è inceppata nel gruppo di fissaggio.
1
Rimuovere il gruppo di fissaggio e posizionarlo su una superficie piana.
Tenere la parte azzurra del gruppo di fissaggio con le dita di entrambe le mani, quindi estrarlo in senso orizzontale.
2

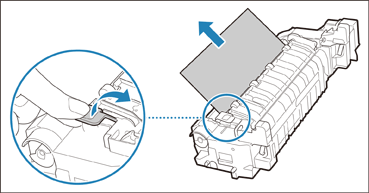

Aprire la guida del gruppo di fissaggio.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
Se la carta è parzialmente fuori dalla parte inferiore (lato ingresso) del gruppo di fissaggio, estrarre delicatamente la carta verso il basso.
3
Chiudere la guida del gruppo di fissaggio.
4
Verificare la presenza di carta inceppata nell'area dove il gruppo di fissaggio è stato rimosso.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
5
Riportare nuovamente il gruppo di fissaggio in posizione.
Tenere la parte azzurra del gruppo di fissaggio con le dita di entrambe le mani, posizionare il gruppo di fissaggio in senso orizzontale per allinearlo al riquadro, quindi spingerlo fino a bloccarlo in posizione.
6
Verificare la presenza di carta inceppata attorno al rullo di avanzamento.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
7
Verificare se la carta è inceppata nell'area di alimentazione carta del vassoio multiuso.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
8
Verificare la presenza di carta inceppata nell'unità fronte-retro.
Se è presente carta inceppata, estrarla delicatamente nella direzione della freccia.
9
Chiudere delicatamente il pannello destro dell'unità principale fino a bloccare in posizione.
Continuare a seguire le istruzioni sullo schermo per riprendere l'operazione interrotta o continuare con l'eliminazione dell'inceppamento della carta.
Il gruppo di fissaggio e le aree vicine all'interno della stampante sono caldi mentre si sta utilizzando la stampante. Assicurarsi che il gruppo di fissaggio sia completamente freddo prima di rimuovere la carta inceppata. Toccando il gruppo di fissaggio mentre è ancora caldo si possono provocare ustioni.
IMPORTANTE
Contattare il rivenditore autorizzato Canon locale nei seguenti casi.
Non è possibile completare la procedura perché la carta è incastrata attorno al gruppo di fissaggio e non può essere rimossa.
Si può vedere la carta inceppata all'interno del gruppo di fissaggio, ma non può essere rimossa.
NOTA
Se si verifica ripetutamente un inceppamento carta
Verificare lo stato della macchina e della carta. Inceppamenti della carta che si verificano ripetutamente
