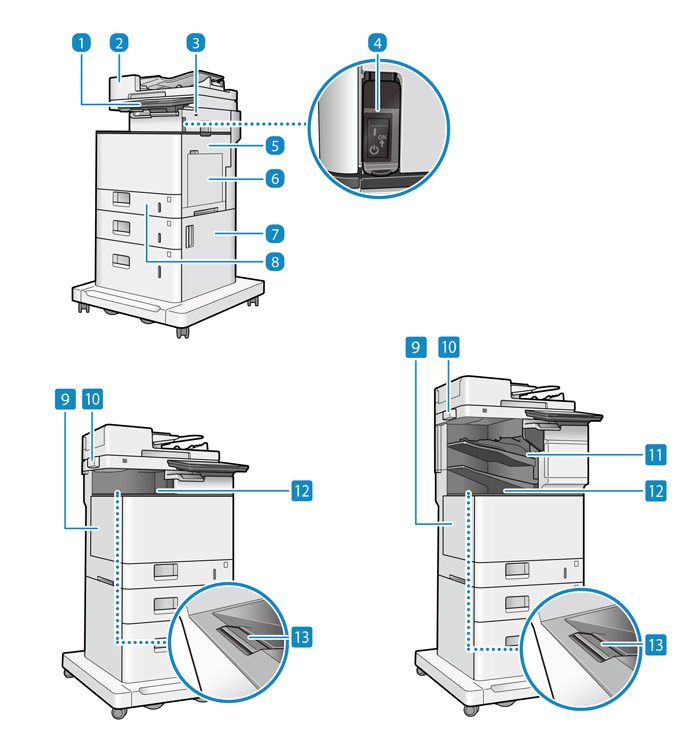

Parte delantera
Panel de controlEl panel de control está formado por indicadores y una pantalla táctil. Puede realizar todas las operaciones y especificar la configuración desde el panel de control. Panel de control
AlimentadorIntroduce automáticamente originales en el equipo para leerlos. Cuando se cargan dos o más hojas en el alimentador, los originales pueden leerse de forma continua. Alimentador de doble cara a una pasada
Puerto USB (parte delantera derecha del equipo) Se puede conectar un dispositivo comercial de memoria USB o un teclado USB.
* Compatible con USB 2.0.
Interruptor de alimentaciónPulse el interruptor de alimentación para encender o apagar el equipo. Encender y apagar el equipo
Tapa derecha de la unidad principalAbra esta tapa para retirar un atasco de papel en el interior del equipo. Atascos de papel en el origen del papel
Bandeja multiusoCargue el papel en la bandeja multiuso si desea utilizar un tipo de papel distinto del que está cargado en el casete. Bandeja multiusos
Tapa derecha del caseteAbra esta tapa para retirar un atasco de papel en el interior del equipo. Atascos de papel en el origen del papel
Casete 1Cargue el tipo de papel que use con frecuencia. Casete de papel
Tapa izquierda de la unidad principalAbra esta tapa para cambiar el cartucho de tóner. Sustitución de los cartuchos de tóner
Caja de almacenamiento de hojas de limpieza del cristalUtilice esta caja para almacenar el paño de limpieza del cristal de copia.
Unidad de acabadoDurante la salida de papel, puede usar algunas funciones de acabado. Unidad de acabado (para 710Z / 610Z / 520Z)
Bandeja superior (Bandeja A)El papel sale por esta bandeja cuando termina la impresión. Si utiliza 710Z / 610Z / 520Z, puede configurar las funciones en las que se utiliza la bandeja en [Opciones de bandejas de salida]. Configuración del destino de salida (para 710Z / 610Z / 520Z)
Soporte del papel de la bandeja de salidaLevante este soporte para que el papel impreso no se caiga.
IMPORTANTE
Si conecta un dispositivo que supere la capacidad de suministro eléctrico siguiente proporcionado por el equipo al puerto USB (para dispositivos USB), el equipo puede resultar dañado.
5 V 500 mA
No cierre a la fuerza el alimentador al colocar un libro, una revista u otro original grueso en el cristal de platina.
NOTA
Para obtener detalles sobre la configuración del equipo cuando hay opciones instaladas y los nombres de piezas de las unidades opcionales, consulte lo siguiente.
Para garantizar un uso eficiente del equipo, limpie la superficie del mismo y del cristal de la platina periódicamente.
Si se producen los siguientes síntomas mientras usa el alimentador, límpielo: Limpieza del alimentador
Los originales se ensucian
Los originales se atascan con frecuencia
Aparecen manchas en las impresiones después de escanear, copiar o enviar faxes
No se detecta correctamente el tamaño del original
