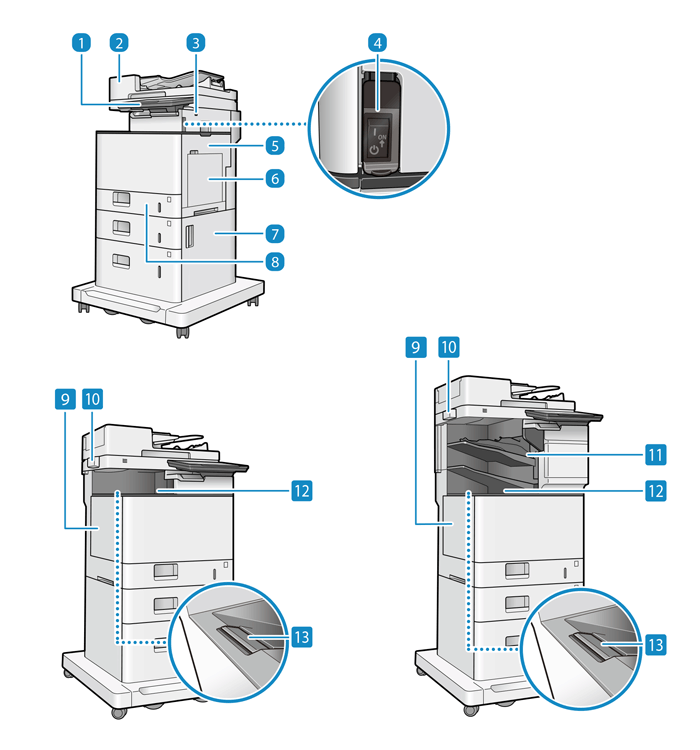

Façade avant

Panneau de commande

Le panneau de commande comprend, entre autres, des témoins lumineux et un afficheur tactile. Vous pouvez exécuter toutes les opérations et faire des réglages depuis le panneau de commande. Panneau de commande

Chargeur

Charge automatiquement les originaux dans l'appareil pour la numérisation. Lorsque deux ou plusieurs feuilles sont placées dans le chargeur, les originaux peuvent être numérisés en continu. Chargeur recto verso un passage

Port USB (partie frontale droite de la machine)

Vous pouvez raccorder un périphérique mémoire USB ou un clavier USB commercial.

* Prend en charge USB 2.0.

Interrupteur d’alimentation

Actionnez l'interrupteur d'alimentation pour mettre l'appareil sous ou hors tension. Mise en marche et arrêt de la machine

Capot droit de l'unité principale

Ouvrez ce capot pour éliminer un bourrage papier à l'intérieur de l'appareil. Bourrages papier dans la source de papier

Plateau multifonctions

Chargez le papier dans le plateau multifonctions si vous souhaitez utiliser un type de papier différent de celui qui figure dans la cassette à papier. Plateau multifonctions

Capot droit de la cassette à papier

Ouvrez ce capot pour éliminer un bourrage papier à l'intérieur de l'appareil. Bourrages papier dans la source de papier

Cassette à papier 1

Chargez le type de papier que vous utilisez fréquemment. Cassette à papier

Capot gauche de l'unité principale

Ouvrez ce capot pour remplacer la cartouche de toner. Remplacement des cartouches de toner

Boîte de rangement des lingettes de nettoyage de la vitre

Utilisez cette boîte pour stocker le chiffon afin de nettoyer la vitre d'exposition.

Module de finition

Après l'impression, vous pouvez utiliser des fonctions de finition. Finisseur (pour 710FZ / 610FZ / 520FZ)

Réceptacle de sortie (réceptacle A)

Le papier est éjecté dans ce réceptacle une fois l'impression terminée. Si vous utilisez 710FZ / 610FZ / 520FZ, vous pouvez spécifier les fonctions pour lesquelles le réceptacle est utilisé en configurant [Régl. réceptacle de sortie]. Réglages relatifs à la destination de sortie (pour 710FZ / 610FZ / 520FZ)

Support de papier du réceptacle de sortie

Relevez ce support de façon à ce que le papier imprimé ne tombe pas.

IMPORTANT

Si vous raccordez un appareil nécessitant une alimentation électrique supérieure à la capacité d'alimentation électrique fournie par la machine au port USB (pour les appareils USB), la machine risque d'être endommagée.

5 V 500 mA

N'appuyez pas trop fort sur le chargeur pour le fermer lorsque vous placez un livre, un magazine ou tout autre original épais sur la vitre d'exposition.

NOTE

Pour de plus amples informations sur la configuration de la machine lorsque des équipements en option y sont installés et le nom des pièces des équipements en options, voir ce qui suit.

Équipements en option disponibles

Pour assurer une utilisation efficace de la machine, nettoyez régulièrement la surface de la machine et la vitre d'exposition.

Nettoyage de la surface de la machine

Nettoyage de vitre d’exposition

Si les anomalies suivantes surviennent lors de l'utilisation du chargeur, nettoyez-le : Nettoyage du chargeur

Les originaux deviennent sales

Les originaux se bloquent fréquemment

Les feuilles imprimées présentent des taches après la numérisation, la copie ou l'envoi de fax

Le format de l'original n'est pas correctement détecté
