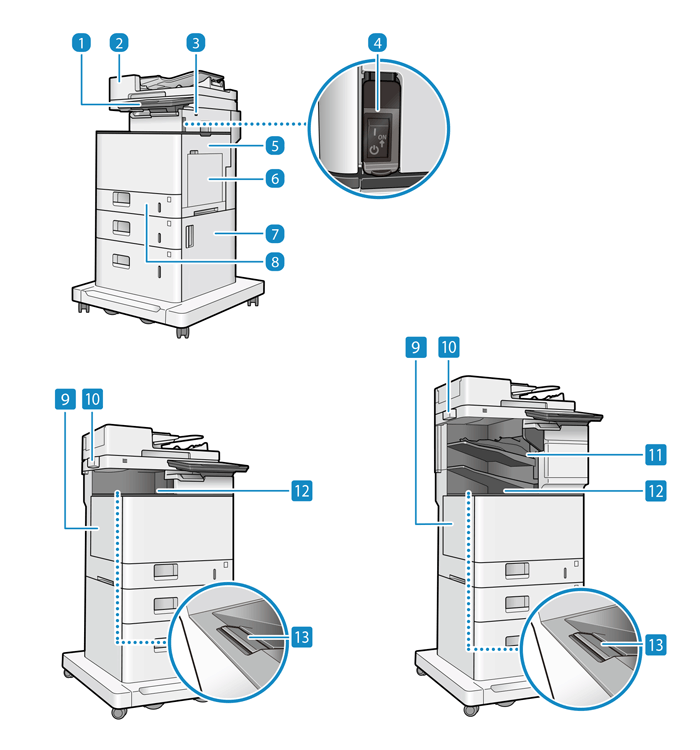

Part frontal

Tauler de control

El tauler de control inclou els indicadors i la pantalla tàctil. Permet dur a terme totes les operacions i configurar les opcions del tauler de control.Tauler de control

Alimentador

Introdueix automàticament originals a l'equip perquè els llegeixi. Quan hi ha dos o més fulls a l'alimentador, els originals es poden llegir contínuament.Alimentador Single Pass a doble cara

Port USB (part frontal dreta de l'equip)

Podeu connectar un teclat USB o un dispositiu de memòria USB comercial.

* Compatible amb USB 2.0.

Interruptor d'alimentació

Premeu l'interruptor d'alimentació quan engegueu o apagueu l'equip. Engegar i apagar l'equip

Tapa dreta de la unitat principal

Obriu aquesta tapa per eliminar encallaments de paper a l'equip. Encallaments de paper a l'origen del paper

Safata multiús

Carregueu paper a la safata multiús quan vulgueu fer servir un tipus de paper diferent del que hi ha carregat al calaix de paper. Safata multiús

Tapa dreta del calaix de paper

Obriu aquesta tapa per eliminar encallaments de paper a l'equip. Encallaments de paper a l'origen del paper

Calaix de paper 1

Col·loqueu el tipus de paper que utilitzeu freqüentment. Calaix de paper

Tapa esquerra de la unitat principal

Obriu aquesta tapa quan substituïu el cartutx de tòner. Substitució dels cartutxos de tòner

Caixa per desar fulls de neteja del vidre

Utilitzeu aquesta caixa per desar-hi els draps per netejar el vidre.

Unitat d'acabat

Quan s'imprimeix paper, es poden fer servir determinades funcions d'acabat. Unitat d'acabat (Per a 710Z / 610Z / 520Z)

Safata de sortida principal (Safata A)

El paper surt aquí quan s'acaba la impressió. Si feu servir 710Z / 610Z / 520Z, podeu especificar les funcions amb les quals s'empra la safata configurant les [Opcions de safates de sortida].Opcions de les destinacions de sortida (Per a 710Z / 610Z / 520Z)

Suport de paper de la safata de sortida

Alceu el suport per evitar que el paper imprès caigui.

IMPORTANT

Si connecteu un dispositiu que superi la capacitat d'alimentació elèctrica de l'equip al port USB (per a dispositius USB), és possible que danyeu l'equip.

5 V 500 mA

No empenyeu l'alimentador amb força perquè es tanqui quan col·loqueu un llibre, una revista o un altre original gruixut al vidre.

NOTA

Per obtenir més informació sobre la configuració de l'equip quan s'instal·len opcions i els noms de les parts de les unitats d'equipament opcional, consulteu el següent.

Opcions compatibles

Per garantir un ús eficient de l'equip, netegeu-ne la superfície i el vidre amb regularitat.

Neteja de la superfície de l'equip

Neteja del vidre de còpia

Si l'ús de l'alimentador va acompanyat dels següents símptomes, netegeu l'alimentador: Neteja de l'alimentador

Els originals s'embruten

Els originals se solen encallar

Poden aparèixer taques a les impressions després d'escanejar-les, copiar-les o enviar-les per fax

La mida original no es detecta correctament
