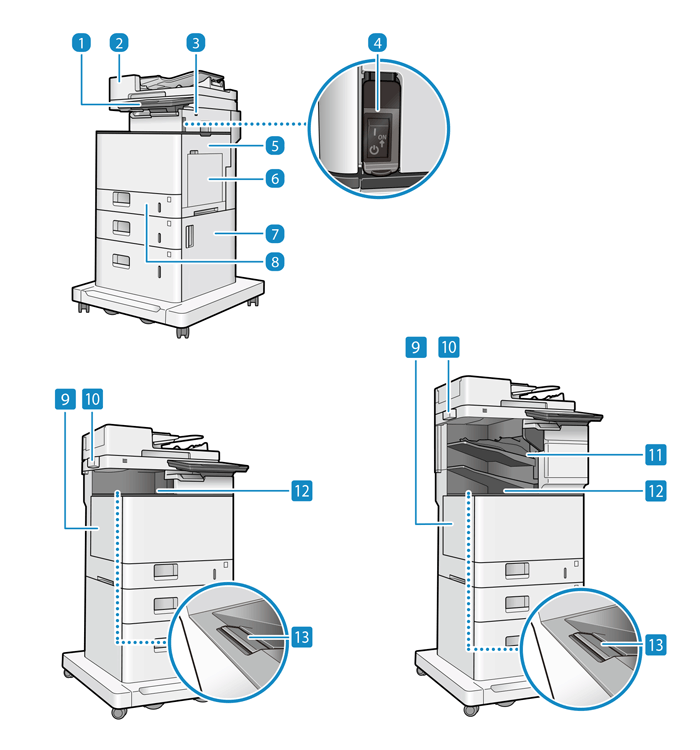

Přední strana

Ovládací panel

Na ovládacím panelu se nachází indikátory a displej dotekového panelu. Prostřednictvím ovládacího panelu lze provádět všechny operace a nastavení.Ovládací panel

Podavač

Automaticky podává originály ke skenování do zařízení. Pokud jsou do podavače vloženy dva nebo více listů papíru, originály se skenují postupně bez přerušení.Podavač pro dvoustranný jednoprůchodový tisk

USB port (pravá přední strana stroje)

Můžete připojit komerční paměťové zařízení USB nebo USB klávesnici.

* Podporuje USB 2.0.

Vypínač

Stiskněte vypínač při zapínání nebo vypínání stroje. Zapnutí a vypnutí přístroje

Pravý kryt hlavní jednotky

Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru ve zdroji papíru

Víceúčelová přihrádka

Uložte papír do víceúčelové přihrádky, jestliže chcete použít jiný typ papíru, než jaký je uložen v zásuvce na papír. Víceúčelová přihrádka

Pravý kryt zásuvky na papír

Tento kryt otevřete při odstraňování papíru zachyceného uvnitř zařízení. Zachycení papíru ve zdroji papíru

Zásuvka na papír 1

Zde ukládejte typ papíru, který často používáte. Zásuvka na papír

Levý kryt hlavní jednotky

Otevřete tento kryt, chcete-li vyměnit tonerovou kazetu. Výměna tonerových kazet

Úložná krabice na ubrousky na čištění skla

Tuto krabici použijte k uchovávání ubrousků na čištění kopírovací desky.

Finišer

Při dopravování papíru do výstupní přihrádky můžete použít některé funkce kompletace. Finišer (710Z / 610Z / 520Z)

Výstupní přihrádka (přihrádka A)

Po dokončení tisku zde vystoupí papír. Pokud používáte 710Z / 610Z / 520Z, můžete konfigurací [Nastavení výstupní přihrádky] zadat funkce, pro které se má přihrádka používat.Nastavení určení výstupu (model 710Z / 610Z / 520Z)

Podpěra papíru na výstupní přihrádce

Vyklopte tuto podpěru, aby papír po vytisknutí nespadl.

DŮLEŽITÉ

Pokud k portu USB (pro zařízení USB) připojíte zařízení, které přesahuje následující kapacitu zdroje napájení poskytovanou přístrojem, může dojít k poškození přístroje.

5 V 500 mA

Při vkládání knihy, časopisu nebo jiného tlustého originálu na kopírovací sklo nezavírejte podavač silou.

POZNÁMKA

Podrobnosti o konfiguraci přístroje, pokud je nainstalováno příslušenství, a názvy součástí jednotek volitelného zařízení naleznete v následující části.

Podporované volitelné možnosti

Pro zajištění efektivního používání přístroje pravidelně čistěte jeho povrch a kopírovací sklo.

Čištění povrchu přístroje

Čištění kopírovacího skla

Pokud se při používání podavače objeví následující příznaky, vyčistěte jej: Čištění podavače

Originály jsou znečištěné

Originály často uvíznou

Po skenování, kopírování nebo odesílání faxů vypadají výtisky rozmazané

Velikost originálu není správně rozpoznána
