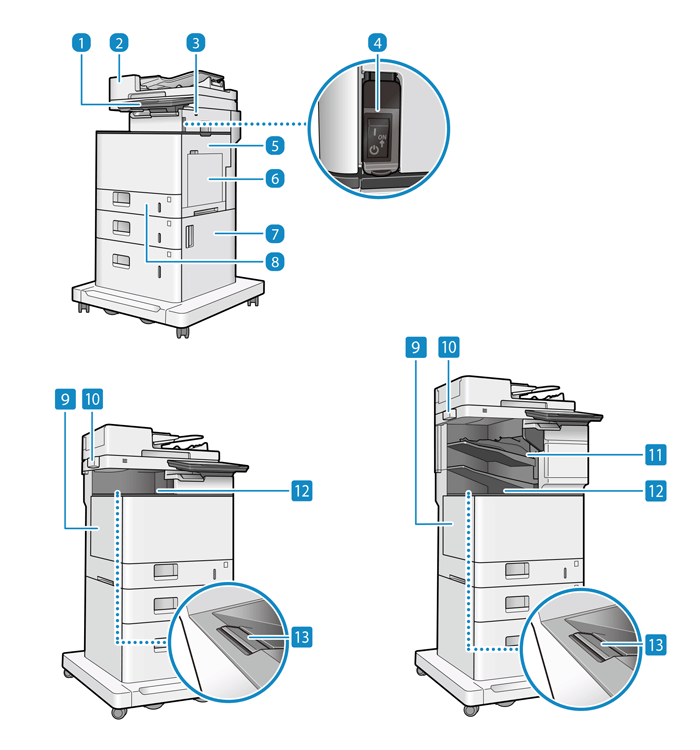

Voorzijde

Bedieningspaneel

Het bedieningspaneel bestaat uit de indicators en het aanraakscherm. U kunt hier alle bewerkingen uitvoeren en instellingen opgeven.Bedieningspaneel

Aanvoer

Hiermee worden originelen automatisch in de machine ingevoerd om te worden gescand. Als u twee of meer vellen in de invoerlade plaatst, worden deze originelen achter elkaar gescand.Dubbelzijdige invoer met enkele doorgang

USB-poort (rechter voorkant van de machine)

U kunt een commercieel USB-geheugenapparaat of USB-toetsenbord aansluiten.

* Ondersteund USB 2.0.

Hoofdschakelaar

Druk op de hoofdschakelaar om de machine aan of uit te zetten. De machine aan- en uitzetten

Rechterklep van de machine

Open deze klep om papier te verwijderen dat in de machine is vastgelopen. Papierstoringen in de papierbron

Multi-purpose tray

Plaats papier in de papiertafel wanneer u een ander type papier wilt gebruiken dan in de papierlade is geplaatst. Papiertafel

Rechterklep van de papierlade

Open deze klep om papier te verwijderen dat in de machine is vastgelopen. Papierstoringen in de papierbron

Papierlade 1

Plaats de papiersoort die u het vaakst gebruikt. Papierlade

Linkerdeksel van de hoofdeenheid

Open dit deksel voor het vervangen van de tonercartridge. De tonercartridges vervangen

Opbergvak voor het reinigingsblad voor het glas

Gebruik dit vak om vellen voor het reinigen van de glasplaat te bewaren.

Finisher

Wanneer papier wordt uitgevoerd, kunt u sommige afwerkingsfuncties gebruiken. Finisher (voor 710Z / 610Z / 520Z)

Uitvoerblad (Blad A)

Hier wordt het papier uitgevoerd nadat het afdrukken gereed is. Wanneer u 710Z / 610Z / 520Z gebruikt, kunt u functies opgeven waarvoor het blad wordt gebruikt door [Instellingen opvangblad] te configureren. Instellingen voor uitvoerbestemming (voor 710Z / 610Z / 520Z)

Ondersteuning papier in opvangblad

Zet deze ondersteuning omhoog, zodat het afgedrukte papier niet naar beneden valt.

BELANGRIJK

Als u een apparaat aansluit op de USB-poort (voor USB-apparaten) dat de volgende voedingscapaciteit van de machine overschrijdt, kan de machine beschadigd raken.

5 V 500 mA

Duw de invoer niet met kracht dicht wanneer u een boek, tijdschrift of ander dik origineel op de glasplaat plaatst.

N.B.

Zie het volgende voor meer informatie over de configuratie van de machine wanneer opties zijn geïnstalleerd en de onderdeelnamen van de optionele apparaten.

Ondersteunde opties

Voor een efficiënt gebruik van de machine moet u het oppervlak van de machine en het glas regelmatig reinigen.

Het oppervlak van het apparaat reinigen

De glasplaat reinigen

Als bij gebruik van de documentinvoer de volgende symptomen optreden, reinig dan de documentinvoer: De aanvoer reinigen

Originelen worden vies

Originelen komen vaak vast te zitten

Afdrukken vertonen vlekken na het scannen of kopiëren, of na het verzenden van faxen

Originele indeling wordt niet correct gedetecteerd
