両面同時読取フィーダー

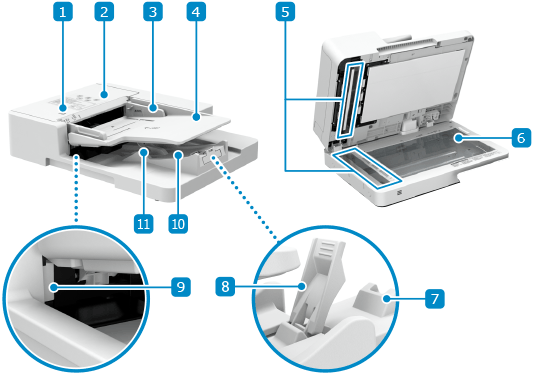

フィーダーの各部名称や用途について説明します。
原稿セットランプ原稿給紙トレイに原稿がセットされたときに点灯します。
フィーダーカバーフィーダー内部を清掃するときや、フィーダーに用紙がつまったときに開けます。
原稿ガイド原稿を正しくセットするために、このガイドを原稿の幅に合わせます。
原稿給紙トレイ複数枚の原稿をまとめてセットできます。原稿のセット方法
フィーダー原稿読み取りエリアフィーダーにセットした原稿をスキャンします。
原稿台ガラス書籍／厚紙／薄紙など、フィーダーにセットできない原稿をセットします。セットした原稿は、静止した状態で読み取られます。原稿のセット方法
原稿排紙延長トレイ大きいサイズの原稿をセットするときは、原稿排紙トレイから原稿が落ちないようにするために、このトレイを引き出します。
原稿ストッパー大きいサイズの原稿を排紙するときは、原稿排紙トレイから原稿が垂れ下がらないようにするために、このストッパーを立てます。
原稿取り忘れ防止ランプ原稿の取り忘れを防ぐために、原稿排紙中に点灯し、排紙が終わると一定時間点滅します。
原稿排紙トレイスキャンされた原稿が排紙されます。
原稿押さえ原稿をきれいに排紙したい場合は、この部分を下げます。
重要
原稿排紙トレイに物を置かないでください。原稿損傷の原因になります。
原稿台ガラスに本や雑誌などの厚い原稿をセットする場合は、フィーダーを閉めるときに強く押さないでください。
