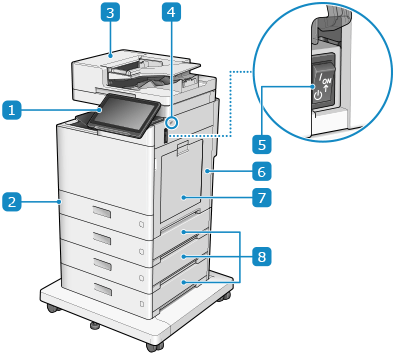

Façade avant

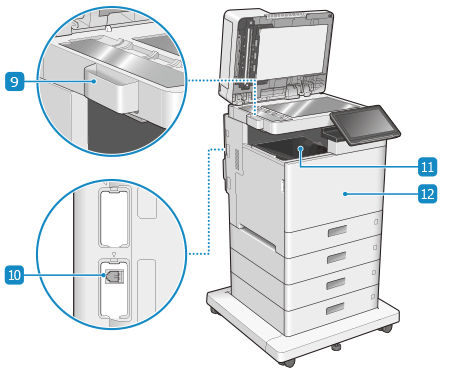

C611 / C521 / C431 / C331

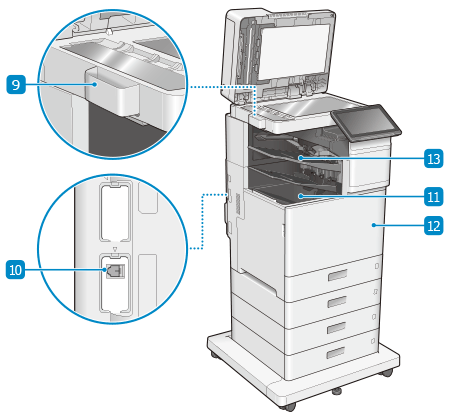

C611Z / C521Z / C431Z / C331Z
Panneau de commandeUtilisez l'afficheur tactile pour utiliser la machine et vérifier son état. Panneau de commande
Cassette à papier 1Chargez-y le papier fréquemment utilisé. Cassette à papier
ChargeurVous pouvez placer plusieurs feuilles d'originaux dans le chargeur. Les originaux sont introduits et numérisés automatiquement, une feuille à la fois. Chargeur recto verso un passage
Port USB (pour les appareils USB) (côté droit de la façade avant)Vous pouvez raccorder un périphérique mémoire USB ou un clavier USB commercial.
* Prend en charge USB 2.0.
Interrupteur d'alimentationPermet d'allumer et d'éteindre la machine. Mise en marche et arrêt de la machine
Capot droit de l'unité principaleOuvrez le capot pour dégager les bourrages papier à l'intérieur de la machine.
Plateau multifonctionsSi vous avez besoin d'utiliser ponctuellement du papier autre que celui chargé dans la cassette à papier, chargez-le dans le plateau multifonctions. Plateau multifonctions
Capot droit de la cassette à papierOuvrez cet élément en cas de bourrage papier.
Boîte de rangement du chiffon de nettoyage de la vitrePermet de ranger le chiffon de nettoyage de la vitre.
Prise téléphonique (LIGNE 1)Raccordez la machine à une ligne téléphonique.
Réceptacle de sortie (Réceptacle A)Le papier est éjecté dans ce réceptacle une fois l'impression terminée. Pour C611Z / C521Z / C431Z / C331Z, vous pouvez spécifier les fonctions pour lesquelles le réceptacle est utilisé. [Réglages du réceptacle de sortie] (pour le modèle avec module de finition)
Capot avant de la machineOuvrez le capot pour remplacer la cartouche de toner et le réceptacle de toner usagé, ainsi que pour nettoyer la vitre antipoussière.
Module de finitionAprès l'impression, vous pouvez utiliser des fonctions de finition. Module de finition (Pour C611Z / C521Z / C431Z / C331Z)
IMPORTANT
Si vous raccordez un appareil nécessitant une alimentation électrique supérieure aux 5 V 500 mA fournis par la machine au port USB (pour les appareils USB- façade avant droite), la machine risque d'être endommagée.
N'appuyez pas trop fort sur le chargeur pour le fermer lorsque vous placez un livre, un magazine ou tout autre original épais sur la vitre d'exposition.
REMARQUE
Pour de plus amples informations sur la configuration de la machine lorsque des équipements en option y sont installés et le nom des pièces des équipements en options, voir ce qui suit.
Pour assurer une utilisation efficace de la machine, nettoyez régulièrement la surface de la machine et la vitre d'exposition.
