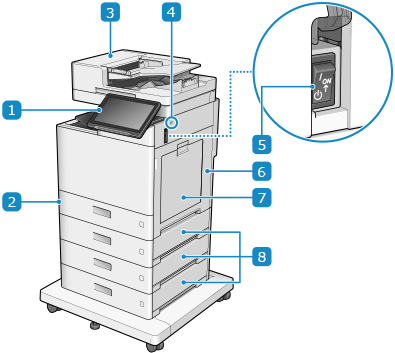

Lato anteriore

C611 / C521 / C431 / C331

C611Z / C521Z / C431Z / C331Z

Pannello comandi

Utilizzare il display del pannello touch per svolgere operazioni sulla macchina e verificarne lo stato. Pannello di controllo

Cassetto 1

Caricare la carta usata di frequente. Cassetto della carta

Alimentatore

È possibile posizionare più fogli di originali nell'alimentatore. Gli originali posizionati vengono alimentati e scansionati automaticamente un foglio alla volta. Alimentatore fronte-retro un passaggio

Porta USB (per dispositivi USB) (lato anteriore destro)

È possibile connettere un dispositivo di memoria USB o una tastiera USB disponibili in commercio.

* Supporta USB 2.0.

Interruttore di alimentazione

Accendere e spegnere la macchina. Accensione e spegnimento della macchina

Pannello destro dell'unità principale

Quando si verifica un inceppamento della carta all’interno della macchina, aprire il pannello.

Vassoio multiuso

Per utilizzare temporaneamente carta non caricata nel cassetto della carta, caricare la carta nel vassoio multiuso. Vassoio multiuso

Pannello destro del cassetto

Aprirlo quando si verifica un inceppamento della carta.

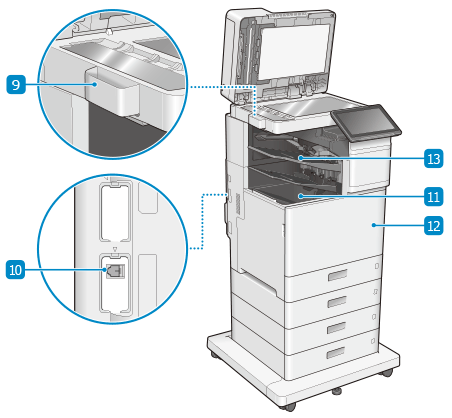

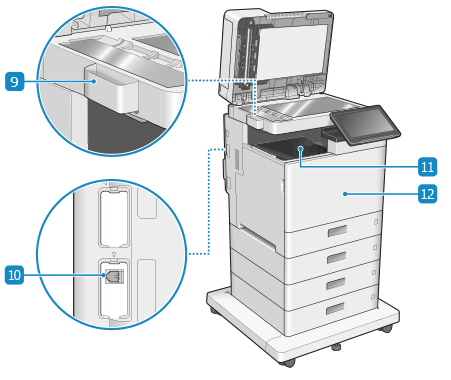

Custodia dei panni per la pulizia del vetro di lettura

Da usare per conservare il panno di pulizia del vetro.

Presa per linea telefonica (LINEA 1)

Collegare la macchina alla linea telefonica.

Vassoio di uscita (Vassoio A)

Una volta conclusa la stampa, la carta viene posizionata qui. Per C611Z / C521Z / C431Z / C331Z, si possono specificare le funzioni per le quali il vassoio è utilizzato. [Impostazioni vassoio di consegna] (Per il modello con finisher)

Pannello anteriore dell'unità principale

Aprirlo per sostituire la cartuccia del toner e il contenitore del toner di scarto, e per pulire il vetro antipolvere.

Finisher

Quando viene emessa la carta, è possibile utilizzare le funzioni di finitura. Finisher (Per C611Z / C521Z / C431Z / C331Z)

IMPORTANTE

Se si collega un dispositivo che supera la capacità di alimentazione di 5V 500 mA indicata di seguito fornita dalla macchina alla porta USB (per i dispositivi USB- Destra), la macchina potrebbe danneggiarsi.

Non spingere con forza l'alimentatore per chiuderlo quando si posiziona un libro, una rivista o altri originali spessi sul vetro di lettura.

NOTA

Per ulteriori informazioni sulla configurazione della macchina quando sono installate le opzioni e sui nomi delle unità opzionali, fare riferimento a quanto segue.

Opzioni supportate

Per garantire un uso efficiente della macchina, pulire regolarmente la superficie della macchina e il vetro di lettura.

Pulizia della superficie della macchina

Pulizia del vetro di lettura
