Parte delantera
C611F / C611 / C521F / C521 / C431F / C431 / C331F / C331
C611FZ / C611Z / C521FZ / C521Z / C431FZ / C431Z / C331FZ / C331Z

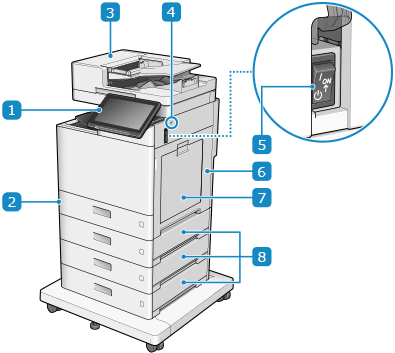

Panel de controlUtilice la pantalla táctil de control para manejar el equipo y comprobar su estado. Panel de control
Casete 1Cargue papel de uso frecuente. Casete de papel
AlimentadorPuede colocar varias hojas de originales en el alimentador. Los originales colocados se alimentan y escanean automáticamente uno a uno. Alimentador de doble cara a una pasada
Puerto USB (para dispositivos USB) (parte frontal derecha)Se puede conectar un dispositivo comercial de memoria USB o un teclado USB.
* Compatible con USB 2.0.
Interruptor de alimentaciónEncienda y apague el equipo. Encender y apagar el equipo
Tapa derecha de la unidad principalAbra la cubierta cuando se produzca un atasco de papel en el interior de la máquina.
Bandeja multiusosPara utilizar temporalmente el papel no cargado en el casete de papel, cárguelo en la bandeja multiusos. Bandeja multiusos
Tapa derecha del caseteÁbralo cuando se produce un atasco de papel.

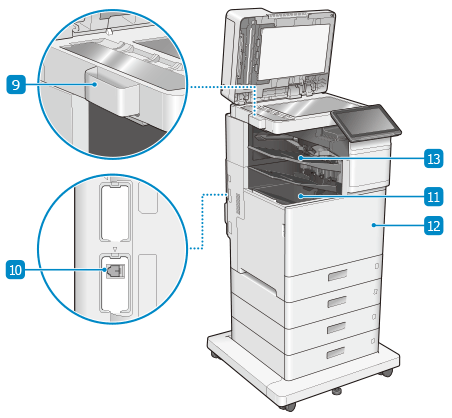

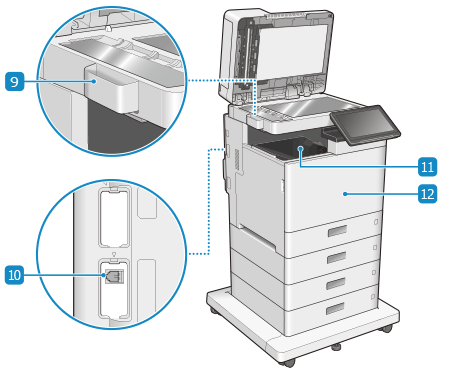

Caja de almacenamiento del paño de limpieza del cristalGuarda el trapo para limpiar el cristal.
Toma de la línea telefónica (LÍNEA 1)Conecte el equipo a la línea telefónica.
Bandeja de salida (Bandeja A)El papel sale por esta bandeja cuando termina la impresión. Para C611FZ / C611Z / C521FZ / C521Z / C431FZ / C431Z / C331FZ / C331Z, puede configurar las funciones en las que se utiliza la bandeja. [Opciones de bandejas de salida] (Para el modelo con la unidad de acabado)
Tapa frontal de la unidad principalÁbrala para sustituir el cartucho de tóner y el depósito de tóner residual y para limpiar el cristal antipolvo.
Unidad de acabadoDurante la salida de papel, puede usar algunas funciones de acabado. Unidad de acabado (Para C611FZ / C611Z / C521FZ / C521Z / C431FZ / C431Z / C331FZ / C331Z)
IMPORTANTE
Si conecta un dispositivo que supere la capacidad de suministro eléctrico de 5 V 500 mA proporcionado por el equipo al puerto USB (para dispositivos USB - parte delantera derecha), el equipo puede resultar dañado.
No cierre a la fuerza el alimentador al colocar un libro, una revista u otro original grueso en el cristal de platina.
NOTA
Para obtener detalles sobre la configuración del equipo cuando hay opciones instaladas y los nombres de piezas de las unidades opcionales, consulte lo siguiente.
Para garantizar un uso eficiente del equipo, limpie la superficie del mismo y del cristal de la platina periódicamente.
