Frente

C611F / C611 / C521F / C521 / C431F / C431 / C331F / C331

C611FZ / C611Z / C521FZ / C521Z / C431FZ / C431Z / C331FZ / C331Z

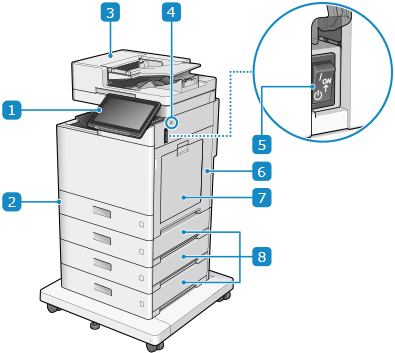

Painel de controle

Use a tela do painel de toque para operar a máquina e verificar seu estado. Painel de controle

Gaveta de papel 1

Carregue o papel usado com frequência. Gaveta de papel

Alimentador

Você pode colocar várias folhas de originais no alimentador. Os originais colocados são alimentados e digitalizados automaticamente uma folha de cada vez. Alimentador de Passagem Simples Frente e Verso

Porta USB (para dispositivos USB) (parte frontal direita)

Você pode conectar um dispositivo de memória USB ou teclado USB comercial.

* Compatível com USB 2.0.

Interruptor de alimentação

Liga e desliga a energia da máquina. Ligando e desligando a máquina

Tampa direita da unidade principal

Abra a tampa quando ocorrer uma obstrução de papel dentro da máquina.

Bandeja Multiuso

Para usar temporariamente um papel não carregado na gaveta de papel, carregue-o na bandeja multiuso. Bandeja Multiuso

Tampa direita da gaveta de papel

Abra a tampa para remover a obstrução de papel.

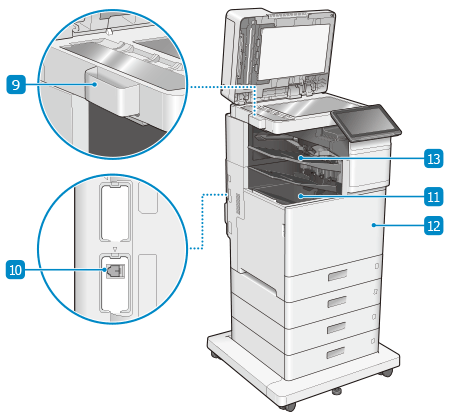

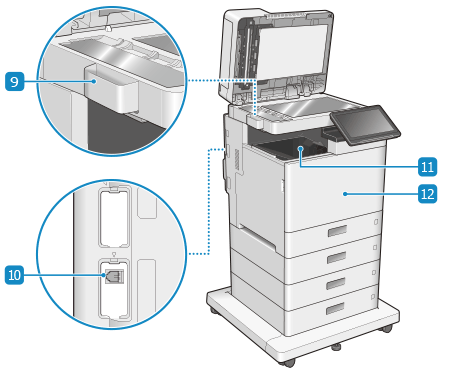

Caixa de armazenamento do pano de limpeza de vidro

Armazena o pano de limpeza de vidro.

Entrada de linha telefônica (LINHA 1)

Conecte a máquina à linha telefônica.

Bandeja de saída (Bandeja A)

O papel é expelido quando a impressão terminar. Para C611FZ / C611Z / C521FZ / C521Z / C431FZ / C431Z / C331FZ / C331Z, é possível especificar as funções para as quais a bandeja é usada. [Output Tray Settings] (Para o modelo com o finalizador)

Tampa frontal da unidade principal

Abra para substituir o cartucho de toner ou o depósito de resíduos de toner, e para limpar o vidro à prova de poeira.

Finalizador

Quando o papel é expelido, você pode usar algumas funções de acabamento. Finalizador (para C611FZ / C611Z / C521FZ / C521Z / C431FZ / C431Z / C331FZ / C331Z)

IMPORTANTE

A máquina poderá ser danificada se você conectar um dispositivo que excede a capacidade da fonte de alimentação de 5V 500 mA fornecida pela máquina à porta USB (para dispositivos USB - parte frontal direita).

Não empurre com força o alimentador para fechar ao colocar um livro, revista ou outro original grosso sobre a placa de vidro.

NOTA

Para obter detalhe sobre a configuração da máquina quando as opções estão instaladas e os nomes de peça das unidades de equipamento opcionais, veja o seguinte.

Opções compatíveis

Para garantir o uso eficiente da máquina, limpe a superfície da máquina e da placa de vidro regularmente.

Limpando a superfície da máquina

Limpando a placa de vidro
