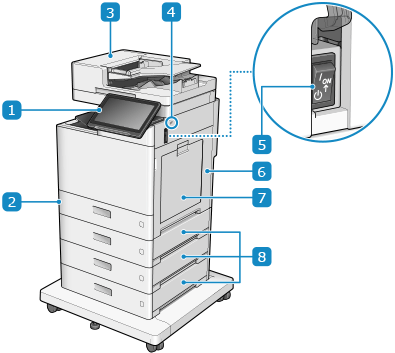

正面
控制台使用觸控面板顯示幕可操作本機並檢查狀態。控制台
紙匣 1裝入常用紙張。紙匣
送稿機您可以在送稿機中放置一些原稿。放置的原稿一次自動輸送並掃描一張。雙面同時掃描送稿機
USB 連接埠（用於 USB 裝置）（右前側）您可以連接市售的 USB 記憶體裝置或 USB 鍵盤。
* 支援 USB 2.0。
電源開關開啟和關閉本機的電源。開啟和關閉本機電源
主機的右蓋板本機內部發生夾紙時，請開啟此蓋板。
多用途紙盤若要臨時使用未裝入紙匣的紙張，請將其裝入多用途紙盤。多用途紙盤
紙匣的右蓋板發生夾紙時開啟此蓋板。

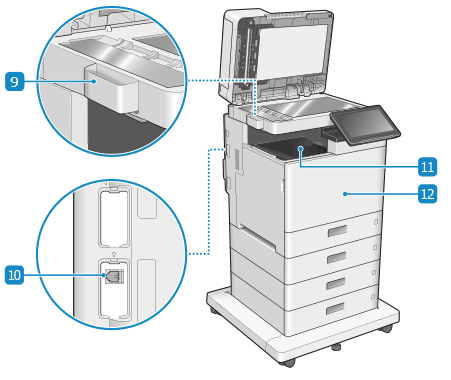

玻璃清潔軟布存放盒存放玻璃清潔軟布。
電話線路插孔（線路 1）將本機連接到電話線路。
輸出紙盤（紙盤 A）在完成列印之後，於此處輸出紙張。
主機的前蓋板開啟即可更換碳粉匣和廢碳粉盒，以及清潔防塵玻璃。
須知
如果將超過機器提供的 5 V 500 mA 電源容量的裝置連接至 USB 連接埠（適用於 USB 裝置 — 右前側），則可能會損壞機器。
將書籍、雜誌或其他厚原稿放在原稿台玻璃上時，請勿用力推動送稿器關閉。
