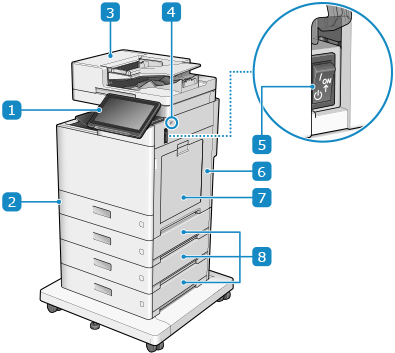

Part frontal

C611 / C521 / C431 / C331

C611Z, C521Z, C431Z, C331Z

Tauler de control

Utilitzeu la pantalla tàctil per fer funcionar l'equip i comprovar-ne l'estat. Tauler de control

Calaix de paper 1

Carregueu el paper que feu servir habitualment. Calaix de paper

Alimentador

Podeu col·locar diversos fulls d'originals a l'alimentador. Els originals col·locats s'alimenten i llegeixen un per un automàticament. Alimentador Single Pass a doble cara

Port USB (per a dispositius USB) (part frontal dreta)

Podeu connectar un teclat USB o un dispositiu de memòria USB comercial.

* Compatible amb USB 2.0.

Interruptor d'alimentació

Apaga i encén l'alimentació de l'equip. Engegar i apagar l'equip

Tapa dreta de la unitat principal

Obriu la tapa per eliminar encallaments de paper a l'equip.

Safata multiús

Per utilitzar temporalment paper no carregat al calaix de paper, carregueu-lo a la safata multiús. Safata multiús

Tapa dreta del calaix de paper

Obriu això quan es produeixi un encallament de paper.

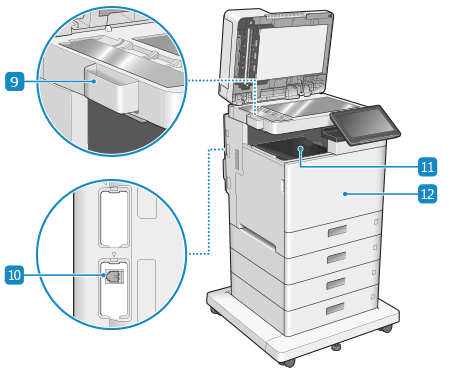

Caixa per desar draps de neteja del vidre

Emmagatzema el drap de neteja de vidre.

Connector de línia telefònica (LÍNIA 1)

Connecteu l'equip a una línia telefònica.

Safata de sortida principal (Safata A)

El paper surt aquí quan s'acaba la impressió. A C611Z, C521Z, C431Z, C331Z, podeu especificar les funcions amb les quals s'empra la safata. [Output Tray Settings] (pel model amb la unitat d’acabat)

Tapa frontal de la unitat principal

Obriu-la per canviar el cartutx de tòner o el dipòsit de tòner residual, i per netejar el vidre a prova de pols.

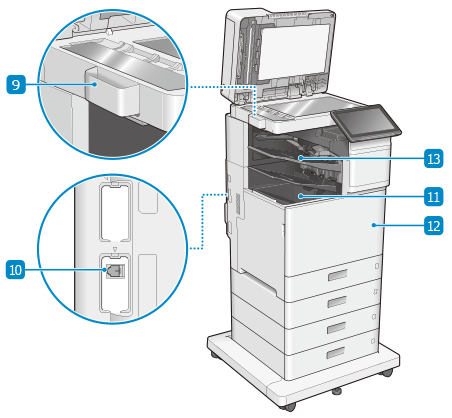

Unitat d'acabat

Quan s'imprimeix paper, es poden fer servir determinades funcions d'acabat. Unitat d’acabat (Per a C611Z, C521Z, C431Z, C331Z)

IMPORTANT

Si connecteu un dispositiu que superi la capacitat d'alimentació elèctrica de l'equip de 5 V 500 mA al port USB (per a dispositius USB, a la part frontal dreta), és possible que danyeu l'equip.

No empenyeu l'alimentador amb força perquè es tanqui quan col·loqueu un llibre, una revista o un altre original gruixut al vidre.

NOTA

Per obtenir més informació sobre la configuració de l'equip quan s'instal·len opcions i els noms de les parts de les unitats d'equipament opcional, consulteu el següent.

Opcions compatibles

Per garantir un ús eficient de l'equip, netegeu-ne la superfície i el vidre amb regularitat.
