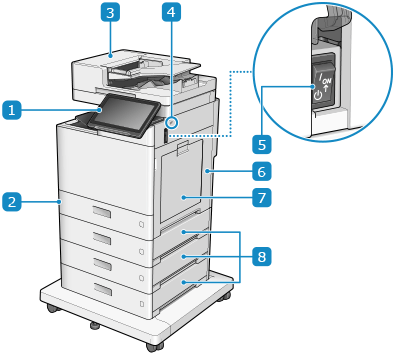

Voorzijde

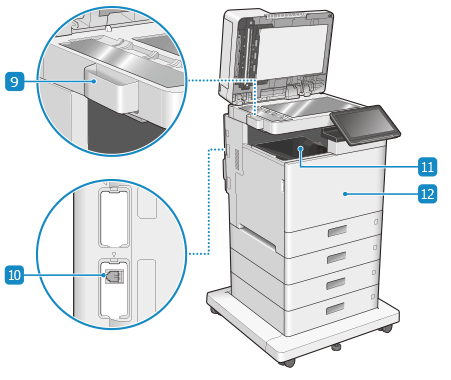

C611 / C521 / C431 / C331

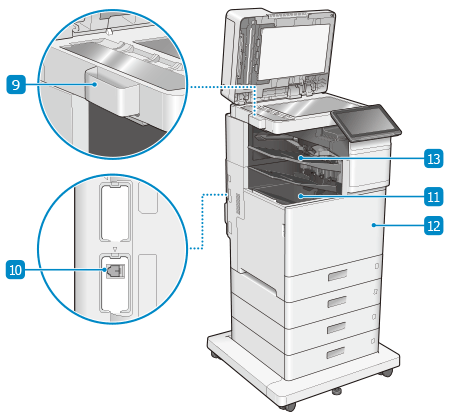

C611Z / C521Z / C431Z / C331Z

Bedieningspaneel

Gebruik het display van het aanraakscherm om de machine te bedienen en de status te controleren. Bedieningspaneel

Papierlade 1

Plaats veelgebruikt papier. Papierlade

Aanvoer

U kunt meerdere vellen originelen in de documentinvoer plaatsen. Geplaatste originelen worden automatisch één voor één ingevoerd en gescand. Dubbelzijdige invoer met enkele doorgang

USB-poort (voor USB-apparaten) (rechtervoorkant)

U kunt een commercieel USB-geheugenapparaat of USB-toetsenbord aansluiten.

* Ondersteund USB 2.0.

Hoofdschakelaar

Zet de stroom van de machine aan en uit. De machine aan- en uitzetten

Rechterklep van de machine

Open de klep wanneer er een papierstoring in de machine optreedt.

Multifunctionele lade

Als u tijdelijk papier wilt gebruiken dat niet in de papierlade is geplaatst, plaatst u het in de multifunctionele lade. Multifunctionele lade

Rechterklep van de papierlade

Open deze als er een papierstoring optreedt.

Opbergvak voor het reinigingsblad voor het glas

Berg het glasreinigingsdoekje op.

Telefoonaansluiting (LIJN 1)

Sluit de machine aan op de telefoonlijn.

Uitvoerblad (Blad A)

Hier wordt het papier uitgevoerd nadat het afdrukken gereed is. Voor C611Z / C521Z / C431Z / C331Z kunt u functies opgeven waarvoor het blad wordt gebruikt. [Output Tray Settings] (voor het model met de finisher)

Voorklep van de machine

Open dit om de tonercartridge of het tonerafvalreservoir te vervangen en het stofwerende glas te reinigen.

Finisher

Wanneer papier wordt uitgevoerd, kunt u sommige afwerkingsfuncties gebruiken. Finisher (alleen voor C611Z / C521Z / C431Z / C331Z)

BELANGRIJK

Als u een apparaat op de USB-poort (voor USB-apparaten - rechtervoorkant) aansluit dat de voedingscapaciteit van 5 V 500 mA van de machine overschrijdt, kan de machine beschadigd raken.

Duw de invoer niet met kracht dicht wanneer u een boek, tijdschrift of ander dik origineel op de glasplaat plaatst.

N.B.

Zie het volgende voor meer informatie over de configuratie van de machine wanneer opties zijn geïnstalleerd en de onderdeelnamen van de optionele apparaten.

Ondersteunde opties

Voor een efficiënt gebruik van de machine moet u het oppervlak van de machine en het glas regelmatig reinigen.

Het oppervlak van het apparaat reinigen

De glasplaat reinigen
