Przednia strona

C611 / C521 / C431 / C331

C611Z / C521Z / C431Z / C331Z

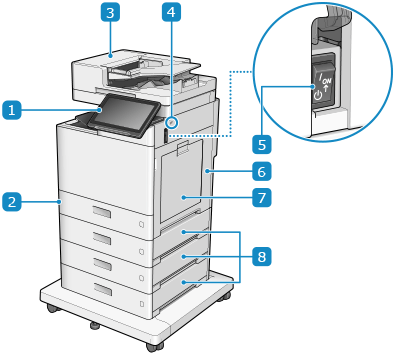

Panel sterowania

Do obsługi urządzenia i sprawdzania jego stanu używaj wyświetlacza ekranu dotykowego. Panel sterowania

Szuflada na papier 1

Załaduj często używany papier. Szuflada na papier

Podajnik

W podajniku możesz umieścić wiele arkuszy oryginałów. Umieszczone oryginały są automatycznie podawane i skanowane jeden po drugim. Dwustronny podajnik Single Pass

Port USB (dla urządzeń USB) (z przodu, po prawej stronie)

Można podłączyć komercyjną pamięć USB lub klawiaturę USB.

* Obsługuje USB 2.0.

Przycisk zasilania

Włącz i wyłącz zasilanie urządzenia. Włączanie i wyłączanie urządzenia

Prawa pokrywa jednostki głównej

Otwórz pokrywę, gdy wewnątrz urządzenia nastąpi zacięcie papieru.

Taca wielofunkcyjna

Aby tymczasowo wykorzystać papier, który nie znajduje się w szufladzie na papier, załaduj go na tacę wielofunkcyjną. Taca wielofunkcyjna

Prawa pokrywa szuflady na papier

Otworzyć, gdy wystąpi zacięcie papieru.

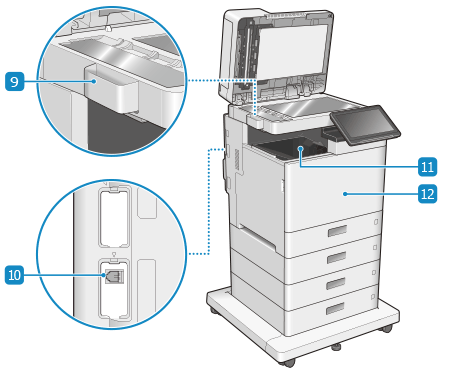

Pojemnik na szmatkę do czyszczenia szklanej płyty

Przechowuje ściereczkę do czyszczenia szkła.

Gniazdo linii telefonicznej (LINIA 1)

Podłącz urządzenie do linii telefonicznej.

Taca wyprowadzająca (układacz a)

W tym miejscu wyprowadzany jest papier po zakończeniu drukowania. W przypadku modeli C611Z / C521Z / C431Z / C331Z można określić funkcje, do których wykorzystywana jest taca. [Output Tray Settings] (Dla modelu wyposażonego wyłącznie w moduł wykańczania)

Przednia pokrywa jednostki głównej

Otworzyć, aby wymienić zasobnik tonera lub pojemnik na zużyty toner oraz wyczyścić szybkę chroniącą przed kurzem.

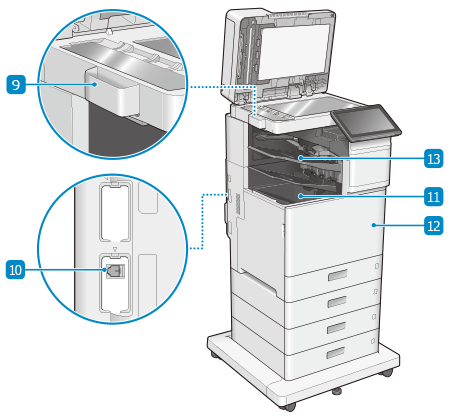

Urządzenie wykańczające

Po wyprowadzeniu papieru użytkownik może skorzystać z określonych funkcji wykańczania.Moduł wykańczania (dla C611Z / C521Z / C431Z / C331Z)

WAŻNE

Podłączenie do portu USB (dla urządzeń USB – z przodu po prawej stronie) urządzenia, które przekracza moc zasilania 5 V 500 mA zapewnianą przez urządzenie, może spowodować uszkodzenie urządzenia.

Nie dociskaj podajnika na siłę, aby go zamknąć, podczas umieszczania książki, czasopisma lub innego grubego oryginału na płycie szklanej.

UWAGA

Szczegółowe informacje na temat konfiguracji urządzenia po zainstalowaniu modułów opcjonalnych oraz nazwy części wyposażenia opcjonalnego można znaleźć poniżej.

Obsługiwane opcje

Aby zapewnić efektywne użytkowanie urządzenia, należy regularnie czyścić powierzchnię urządzenia i szklaną płytę.

Czyszczenie powierzchni urządzenia

Czyszczenie szklanej płyty roboczej
