Frente

C611 / C521 / C431 / C331

C611Z / C521Z / C431Z / C331Z

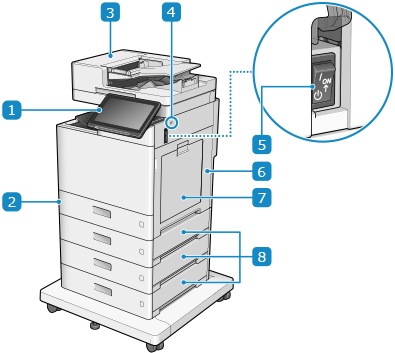

Painel de controlo

Utilize o ecrã tátil para operar a máquina e verificar o respetivo estado. Painel de controlo

Gaveta para papel 1

Carregar o papel usado com frequência. Gaveta para papel

Alimentador

Pode colocar duas ou mais folhas de originais no alimentador. Os originais colocados são alimentados e lidos automaticamente, um de cada vez. Alimentador de passagem única de frente e verso

Porta USB (para dispositivos USB) (lado frontal direito)

Pode ligar um dispositivo de memória USB ou teclado USB comercial.

* Suporta USB 2.0.

Interruptor de alimentação

LIGUE e DESLIGUE a máquina. Ligar e desligar a máquina

Tampa direita da unidade principal

Abra a tampa se o papel ficar encravado dentro da máquina.

Tabuleiro multifunções

Para utilizar temporariamente papel que não está colocado na gaveta de papel, coloque-o no tabuleiro multifunções. Tabuleiro multifunções

Tampa direita da gaveta para papel

Abra esta tampa quando ocorrer um encravamento de papel.

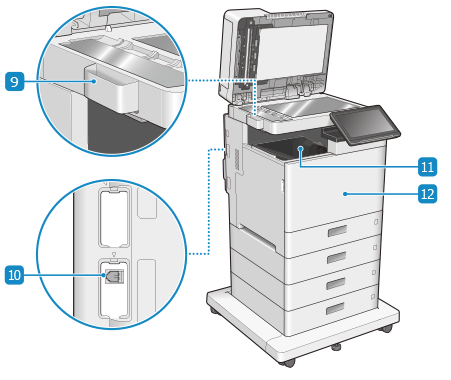

Caixa de armazenamento para o pano de limpeza do vidro

Armazena o pano de limpeza do vidro.

Entrada de linha telefónica (LINHA 1)

Ligue a máquina à linha telefónica.

Tabuleiro de saída principal (tabuleiro A)

O papel sai para este tabuleiro quando a impressão termina. Para C611Z / C521Z / C431Z / C331Z, pode especificar as funções para as quais o tabuleiro é utilizado.[Output Tray Settings] (para o modelo com finalizador)

Tampa da frente da unidade principal

Abra para substituir o cartridge de toner ou o depósito de toner residual e para limpar o vidro à prova de poeira.

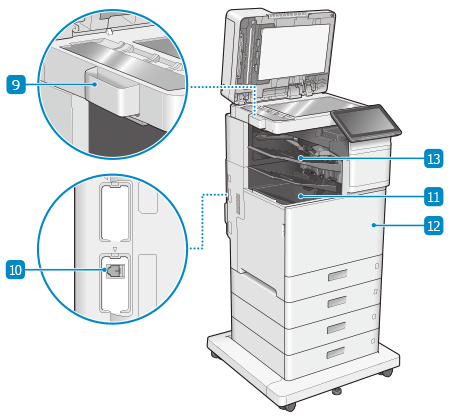

Finalizador

Quando o papel é impresso, pode usar algumas funções de finalização. Finalizador (Para C611Z / C521Z / C431Z / C331Z)

IMPORTANTE

Se ligar um dispositivo que exceda a capacidade de alimentação de 5 V 500 mA fornecida pela máquina à porta USB (para dispositivos USB - lado direito frontal), a máquina poderá ficar danificada.

Não empurre o alimentador com força para o fechar ao colocar um livro, revista ou outro original grosso no vidro de exposição.

NOTA

Para detalhes sobre a configuração da máquina quando as opções estão instaladas e os nomes das peças das unidades de equipamento opcional, consulte o seguinte.

Opções suportadas

Para garantir o uso eficiente da máquina, limpe regularmente a superfície da máquina e o vidro de exposição.

Limpar a superfície da máquina

Limpar o vidro de exposição
