Лицевая сторона

C611 / C521 / C431 / C331

C611Z / C521Z / C431Z / C331Z

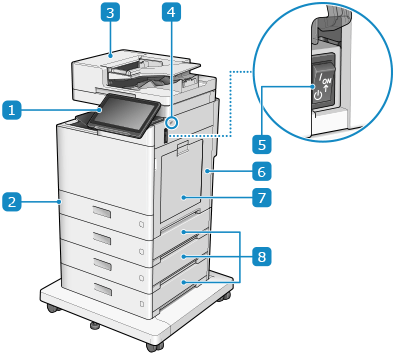

Панель управления

Используйте сенсорный дисплей для управления аппаратом и проверки его состояния. Панель управления

Кассета для бумаги 1

Загрузите часто используемую бумагу. Кассета для бумаги

Устройство подачи

В устройство подачи можно поместить несколько листов оригиналов. Находящиеся там оригиналы автоматически подаются и сканируются по одному. Устройство подачи для 2-сторонней печати одним прохождением

USB-порт (для USB-устройств) (спереди справа)

Можно подключить запоминающее устройство USB или USB-клавиатуру.

* Поддерживает USB 2.0.

Выключатель питания

Включите и выключите питание аппарата. Включение и выключение аппарата

Правая крышка основного блока

Откройте крышку, если внутри аппарата произошло замятие бумаги.

Универсальный лоток

Для того чтобы воспользоваться бумагой, отличной от той, которая загружена в лоток для бумаги, поместите ее в универсальный лоток. Универсальный лоток

Правая крышка кассеты для бумаги

Откройте, если произошло замятие бумаги.

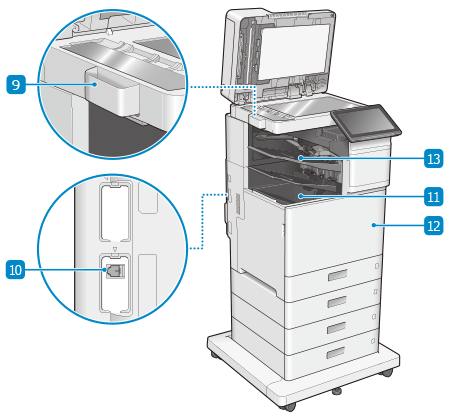

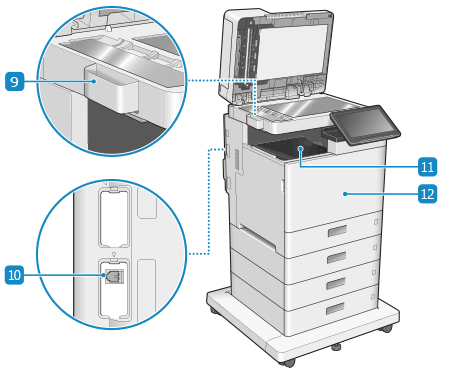

Контейнер для хранения ткани для чистки стекла

Место для хранения ткани для чистки стекла.

Гнездо подключения телефонной линии (LINE 1)

Подключите аппарат к телефонной линии.

Выводной лоток (Tray A)

Сюда выводится бумага при окончании печати. Для C611Z / C521Z / C431Z / C331Z можно указать функции, для которых следует использовать этот лоток. [Output Tray Settings] (Для модели с финишером)

Передняя крышка основного блока

Откройте для замены картриджа с тонером или контейнера для отходов тонера, а также для очистки пылезащитного стекла.

Финишер

Можно использовать некоторые функции обработки, когда выводится бумага. Финишер (для C611Z / C521Z / C431Z / C331Z)

ВАЖНО

Если подключить к порту USB (для устройств USB- спереди справа) устройство, мощность электропитания которого превышает 5 В 500мА, которая обеспечивается аппаратом, аппарат может быть поврежден.

Не нажимайте на устройство подачи с силой, чтобы закрыть его, помещая на стекло экспонирования книгу, журнал или другой толстый оригинал.

ПРИМЕЧАНИЕ

Подробную информацию о конфигурации аппарата при установленных дополнительных модулях и названиях деталей дополнительного оборудования см. в указанных ниже разделах.

Поддерживаемые опции

Чтобы обеспечить эффективное использование аппарата, регулярно очищайте его поверхность и стекло экспонирования.

Чистка поверхности аппарата

Очистка стекла экспонирования
