Смяна на барабана

Когато барабанът приближи края на своя живот, най-долу на екрана се показва съобщение, напомнящо ви за смяна на барабана. Натиснете иконата в дясно най-долу на екрана.
Съхранявайте барабаните на място, което се намира далеч от източници на светлина, включително пряка слънчева светлина.
Водни капки (кондензация) ще се образуват в барабана, ако го съхранявате в студена стая, която е била затоплена бързо, или при други резки температурни промени.
Не отстранявайте оцветеното в оранжево защитно покритие, докато не получите указания за това в следващата процедура.
За номера на модела на барабана вижте Резервни части.
Съобщението за смяна на барабана, изведено най-долу на екрана, се различава в зависимост от вашия договор.
Натиснете <Затвар.>, когато сте завършили смяната на барабанния модул.

Процедура за смяна на барабана

Следвайте следващите процедура, за да смените барабанния модул.
1
Натиснете бутона на капака от лявата страна на машината и отворете капака от лявата страна на основния модул с 50 мм или повече.
2
Отворете предния капак.
Хванете десния и левия край на капака, когато го отваряте.
3
Бавно завъртете лоста за отключване.
Когато завъртате лоста за отключване, внимавайте да не си ударите ръката в дръжката на тонер касетата.
4

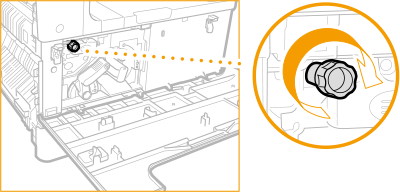

Завъртете винта до пълното му развиване.
5
Хванете барабана за ръкохватката и го издърпайте внимателно нагоре.
След като е изваден барабанният модул, гледайте ръката ви да не попадне в процепа и избягвайте допира до вътрешната част на капака от лявата страна на основния модул и машината, за да избегнете изгаряния и други наранявания.
6
Извадете новия барабанен модул от опаковката.
На тази стъпка не отстранявайте предпазния кожух на барабанния модул.
7
Хванете барабана за предпазния кожух и го подравнете с каналите във вътрешността на машината.
8
Увийте ръката си според показаното на схемата, като подпирате предпазния капак (), и натиснете барабанния модул в машината ().
9
Отстранете предпазния кожух на барабана.
10
Затегнете винта.
11
Бавно завъртете лостчето за отключване до вертикално положение.
12
Затворете предния капак и капака от лявата страна на основния модул.
Ако предният капак не се затвори, проверете дали не сте забравили да затегнете винта на барабанния модул и проверете положението на лостчето за отключване.
13
Извършете следващите операции от контролния панел.
Натиснете . Отидете в <Настройване/Поддръжка> <Поддръжка> <Инициализиране след подмяна на части>. Натиснете <Да> в <Барабанен модул>. Проверете дали се показва <Инициализирано.> и след това натиснете <Затваряне>.
