Substitució de la unitat del tambor
Quan la unitat de tambor sigui a punt d'arribar a la fi de la seva vida útil, es mostrarà un missatge a la part inferior de la pantalla en què se us demana que substituïu la unitat de tambor. Premeu la icona de la part inferior dreta de la pantalla.
|
|
|
Conserveu les unitats de tambor a llocs allunyats de focus de llum, com ara la llum directa del sol.
Si conserveu la unitat de tambor en una habitació que s'escalfa ràpidament quan està freda o que està sotmesa a canvis de temperatura bruscos, és possible que es formin gotes d'aigua (condensació) a l'interior de la unitat.
No retireu la tapa protectora taronja fins que se us indiqui que ho feu al procediment que es descriu tot seguit.
|
|
|
Per obtenir informació sobre el número de model de la unitat de tambor, vegeu Peces de recanvi.
El missatge de substitució de la unitat de tambor que es mostra a la part inferior de la pantalla és diferent segons el vostre contracte.
Premeu <Tancar> quan acabeu de substituir la unitat de tambor.
|
Procediment per canviar la unitat de tambor
Seguiu els procediments següents per substituir la unitat del tambor.
1
Premeu el botó de la tapa del cantó esquerra de la unitat principal i obriu 50 mm o més la tapa del cantó esquerra de la unitat principal.
2
Obriu la tapa davantera.
Quan obriu la tapa, agafeu-la per les vores dreta i esquerra.
3
Gireu lentament la palanca de desbloqueig.
Quan gireu la palanca de desbloqueig, procureu no copejar-vos la mà contra l'agafador del cartutx de tòner.
4

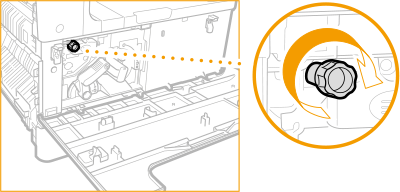

Gireu el cargol fins que estigui completament lliure.
5
Fent servir l'agafador de la unitat del tambor, estireu-la suaument cap amunt.
|
||
|
Després de retirar la unitat del tambor, procureu no posar la mà a la ranura i assegureu-vos de no tocar l'interior de la tapa del cantó esquerra de la unitat principal i l'equip per evitar cremades i altres lesions.
|
6
Traieu la unitat del tambor nova de l'embalatge.
No tragueu la tapa protectora de la unitat del tambor en aquest moment.
7
Subjecteu la tapa protectora de la unitat del tambor i alineeu-la amb les ranures de l'interior de la unitat principal.
8
Emboliqueu-vos la mà com es mostra al diagrama mentre subjecteu la tapa protectora (
) i inseriu la unitat del tambor a l'equip (
).
) i inseriu la unitat del tambor a l'equip ().
|
|
9
Traieu la tapa protectora de la unitat del tambor.
10
Colleu el cargol.
11
Gireu lentament la palanca de desbloqueig cap a la seva posició vertical.
12
Tanqueu la tapa frontal i la tapa al cantó esquerra de la unitat principal.
Si la tapa frontal no tanca, comproveu que no us heu oblidat de collar el cargol de la unitat del tambor i comproveu la posició de la palanca de desbloqueig.
13
Realitzeu les operacions següents fent servir el tauler de control.
Premeu
.
Aneu a <Ajust/Manteniment> <Manteniment> <Inicialitzar després de canviar peces>. Premeu <Sí> a <Unitat de tambor>. Comproveu que es mostra <Inicialitzat.> i després premeu <Tancar>.
. Aneu a <Ajust/Manteniment> <Manteniment> <Inicialitzar després de canviar peces>. Premeu <Sí> a <Unitat de tambor>. Comproveu que es mostra <Inicialitzat.> i després premeu <Tancar>.
