Wymiana zespołu bębna

Kiedy zbliża się koniec okresu przydatności zespołu bębna do użytku, u dołu ekranu wyświetlany jest komunikat z prośbą o dokonanie wymiany zespołu bębna. Naciśnij ikonę w prawym dolnym rogu ekranu.
Zespoły bębna należy przechowywać w ciemnym miejscu, tam gdzie nie będą narażone np. na bezpośrednie oddziaływanie promieni słonecznych.
Przechowywanie zespołu bębna w zimnym pomieszczeniu, które jest następnie intensywnie ogrzewane lub w którym występują inne gwałtowne zmiany temperatury powoduje powstawanie kropli wody (kondensacja) wewnątrz zespołu.
Nie wolno zdejmować pomarańczowej pokrywy ochronnej przed wyświetleniem instrukcji polecającej wykonanie tej czynności w ramach wykonywanej operacji.
Aby uzyskać instrukcje dotyczące numeru modelu zespołu bębna, patrz Części zamienne.
Treść komunikatu z prośbą o dokonanie wymiany zespołu bębna wyświetlanego u dołu ekranu różni się zależnie od zawartej umowy.
Po zakończeniu wymiany zespołu bębna należy nacisnąć opcję <Zamknij>.

Procedura wymiany modułu bębna

Aby wymienić zespół bębna, należy postępować zgodnie z poniższą procedurą.
1
Naciśnij przycisk na pokrywie po lewej stronie jednostki głównej i otwórz pokrywę po lewej stronie jednostki głównej na 50 mm lub więcej.
2
Otwórz przednią pokrywę.
Podczas otwierania pokrywy należy przytrzymać jej prawą i lewą krawędź.
3
Powoli obróć dźwignię zwalniającą blokadę.
Podczas obracania dźwigni zwalniającej blokadę należy uważać, aby nie uderzyć ręką o uchwyt kasety z tonerem.
4

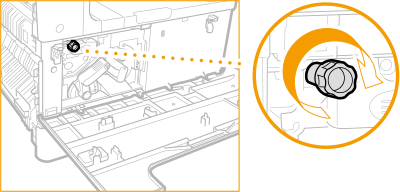

Przekręcaj śrubę aż do całkowitego odkręcenia.
5
Po uchwyceniu rączki jednostki bębna, należy ją podnieść lekko w górę.
Po wyjęciu zespołu bębna należy uważać, aby nie włożyć dłoni do szczeliny, i unikać kontaktu z wewnętrzną stroną pokrywy po lewej stronie zespołu głównego i urządzenia, aby zapobiec poparzeniom i innym obrażeniom.
6
Wyjmij nowy zespół bębna z opakowania.
Na razie nie zdejmuj pokrywy ochronnej z zespołu bębna.
7
Trzymając zespół bębna za pokrywę ochronną zrównaj go z otworami wewnątrz głównego zespołu.
8
Podłóż rękę jak pokazano na rysunku, podpierając pokrywę ochronną () i wepchnij zespół bębna do urządzenia ().
9
Zdejmij z zespołu bębna pokrywę ochronną.
10
Dokręć śrubę.
11
Powoli obróć dźwignię zwalniającą blokadę do położenia pionowego.
12
Zamknij pokrywę przednią i pokrywę po lewej stronie jednostki głównej.
Jeśli przednia pokrywa się nie zamknie, należy sprawdzić, czy nie zapomniano dokręcić śruby zespołu bębna, i sprawdzić położenie dźwigni zwalniającej blokadę.
13
Wykonaj następujące czynności za pomocą panelu sterowania.
Naciśnij przycisk . Wybierz kolejno <Regulacja/Konserwacja> <Konserwacja> <Inicjalizuj po Wymianie Części>. Naciśnij na <Tak> w <Zespół bębna>. Sprawdź, czy opcja <Zainicjowano.> jest wyświetlana, i naciśnij przycisk <Zamknij>.
