Substituir a unidade de tambor

Quando a unidade de tambor estiver a chegar ao fim da sua vida útil, aparece uma mensagem a solicitar a substituição da unidade de tambor na parte inferior do ecrã. Carregue no ícone no canto inferior direito do ecrã.
Guarde as unidades de tambor num local afastado de fontes de luz (por exemplo, luz solar direta).
Guardar a unidade de tambor num compartimento frio que aqueça rapidamente (ou que tenha outras mudanças súbitas de temperatura) origina a formação de gotículas (condensação) no interior.
Não retire a tampa protetora cor de laranja até receber instruções para o fazer no procedimento que se segue.
Para ver o número de modelo da unidade de tambor, consulte Peças sobressalentes.
A mensagem de substituição da unidade de tambor apresentada na parte inferior do ecrã varia consoante o seu contrato.
Carregue em <Fechar> quando acabar de substituir a unidade de tambor.

Procedimento para substituição da Unidade de tambor

Siga os procedimentos abaixo para abaixo para substituir a unidade de tambor.
1
Carregue no botão na tampa do lado esquerdo da unidade principal e abra a tampa do lado esquerdo da unidade principal 50 mm ou mais.
2
Abra a tampa da frente.
Segure nas extremidades direita e esquerda da tampa ao abri-la.
3
Rode lentamente a alavanca de abertura de bloqueio.
Ao rodar a alavanca de abertura de bloqueio, tenha cuidado para evitar tocar com a mão no punho do cartucho de toner.
4

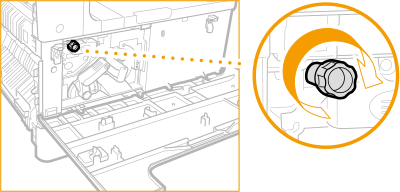

Rode o parafuso até estar completamente solto.
5
Enquanto segura na pega do tambor, puxe-o ligeiramente para cima.
Depois de remover a unidade de tambor, tenha cuidado para não colocar a mão na ranhura e certifique-se de que evita o contacto com o interior da tampa do lado esquerdo da unidade principal e com a máquina para evitar queimaduras e outros ferimentos.
6
Retire a nova unidade de tambor da embalagem.
Não retire ainda a tampa de proteção da unidade de tambor.
7
Segure na tampa protetora do tambor e alinhe-a com as ranhuras no interior da unidade principal.
8
Proteja a sua mão como indicado no diagrama enquanto suporta a tampa de proteção () e empurre a unidade de tambor para o interior da máquina ().
9
Retire a tampa protetora do tambor.
10
Aperte o parafuso.
11
Rode lentamente a alavanca de abertura de bloqueio para a posição vertical.
12
Feche a tampa frontal e a tampa do lado esquerdo da unidade principal.
Se a tampa frontal não fechar, verifique se não se esqueceu de apertar o parafuso da unidade de tambor e verifique a posição da alavanca de abertura de bloqueio.
13
Efetue as seguintes operações com o painel de controlo.
Carregue em . Vá para <Ajuste/Manutenção> <Manutenção> <Inicializar depois de substituir peças>. Carregue em <Sim> em <Unidade de tambor>. Verifique se <Inicializado.> é apresentado e, em seguida, carregue em <Fechar>.
