Замятие бумаги в устройстве подачи
Проверьте расположение замятия бумаги на экране и, следуя приведенной далее процедуре, извлеките оригинал.
|
|
|
Эта процедура требуется только для imageRUNNER 2425i II.
|
1
Уберите оригиналы из лотка подачи оригиналов.
2
Проверьте наличие замятия оригинала бумаги в крышке устройства подачи.
|

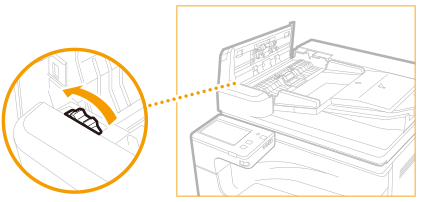

Потяните за рычаг, чтобы открыть крышку устройства подачи.
|
|
Если произошло замятие оригинала, осторожно вытяните его по направлению стрелки.
|
3
Проверив выводной лоток оригиналов, убедитесь, что зажат оригинал.
|
|
Поверните зеленый рычаг против часовой стрелки.
|
|
|
Если произошло замятие оригинала, осторожно вытяните его по направлению стрелки.
|
4
Проверьте наличие замятой бумаги внутри направляющей разделителя устройства подачи.
|
|
Откройте направляющую разделителя подающего устройства.
|
|
|
Если произошло замятие оригинала, осторожно вытяните его по направлению стрелки.
|
|
Закройте направляющую разделителя подающего устройства.
|
5
Вынув замятый оригинал, закройте крышку устройства подачи.
6
Поднимите устройство подачи и проверьте, нет ли там замятого оригинала.
|
|
Поднимите устройство подачи и проверьте участок, указанный на рисунке
 .
|
|
|
Если произошло замятие оригинала, осторожно вытяните его по направлению стрелки.
|
7
Верните устройство подачи в исходное положение.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
|
|
Закрывая устройство подачи, будьте осторожны, чтобы в глаза не попадал свет, идущий через стекло экспонирования.
|
