Sprednja stran

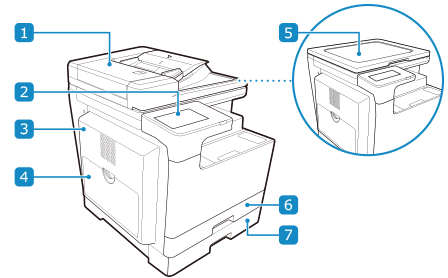

Če sta priključeni enoti Single Pass DADF-D in Cassette Feeding Module-AM:
Podajalnik
V podajalnik lahko naložite dva ali več izvirnikov. Vstavljeni izvirniki so podani in samodejno optično prebrani eden za drugim. 2-stranski enojni ravnalni podajalnik (Single Pass DADF-D)
Nadzorna plošča
Za upravljanje naprave ter potrjevanje postopkov in stanj uporabljajte zaslone in tipke. Nadzorna plošča
Pokrov na levi strani glavne enote
Odprite ta pokrov, ko odstranjujete zastoj papirja znotraj naprave. Papir se zagozdi v napravi in viru papirja
Večnamenski pladenj
Če želite začasno uporabiti papir, ki ni vložen v kaseto za papir, ga vložite v večnamenski pladenj. Večnamenski pladenj
Pokrov kopirnega stekla
Pridržuje originale, položene na kopirno steklo.
Kaseta za papir 1
V kaseto za papir vložite papir, ki ga običajno uporabljate. Kaseta za papir
Kaseta za papir 2
V kaseto za papir vložite papir, ki ga običajno uporabljate. Kaseta za papir

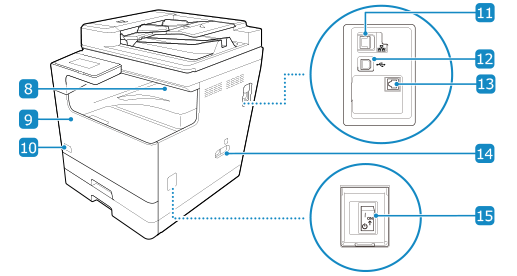

Izhodni pladenj
Natisnjen in kopiran papir je izvržen na izhodni pladenj.
Sprednji pokrov
Sprednji pokrov odprite pri zamenjavi kartuš s tonerjem.
Koda tonerja
Ta koda označuje vrsto originalnega tonerja, ki ga lahko uporabljate s tem strojem. Uporabljajte toner s kodo, ki vsebuje iste črke kot koda na sprednji strani.
Vrata LAN
Napravo lahko povežete z žičnim omrežjem LAN z uporabo komercialnega ethernetnega kabla, ki je priključen na vrata LAN.
Vrata USB (za priključitev računalnika)
Na vrata USB lahko priključite računalnik s komercialnim kablom USB.
Priključek za telefonsko linijo (LINIJA)
Uporabite priložen telefonski kabel, da povežete napravo s telefonsko linijo.
Električna vtičnica
Napajalni kabel priključite na električno vtičnico.
Električno stikalo
Vklopi ali izklopi napajanje naprave. Vklop in izklop naprave
|
|
|
Če želite zagotoviti učinkovito uporabo naprave, redno čistite površino in kopirno steklo.
Čiščenje površine naprave Čiščenje steklene plošče Če se pri uporabi podajalnika pojavijo ti znaki, očistite podajalnik: Čiščenje podajalnika
Izvirniki so umazani
Izvirniki se pogosto zagozdijo
Izpisi so po dokončanem postopku optičnega branja, kopiranja ali pošiljanja faksa razmazani
|
