Änderungen bei den Netzwerken

 (Ver. 4.02-) (Ver. 2.04-)

Unterstützung der Nutzung von WLAN auf der Hauptleitung

Auswahl der Netzverbindungsmethode

Modell mit Touchpanel

 (Einstell./Speich.) <Präferenzen>  <Netzwerk>  <Schnittstelle wählen>  wählen Sie die Schnittstelle  <OK>

Modell mit Schwarzweiß-LCD

<Einstellen> <Präferenzen>  <Netzwerk>  <Schnittstelle wählen>  wählen Sie die Schnittstelle

Wenn <Hauptleitung> oder <Nebenleitung> auf <Wireless LAN> eingestellt ist Wenn Sie die Einstellungen von <Hauptleitung> auf <Nebenleitung> oder von <Nebenleitung> auf <Hauptleitung> ändern, werden die vorherigen Einstellungen für die WLAN-Verbindung gelöscht, sodass Sie die Verbindung mit dem WLAN erneut herstellen müssen. Wenn <Hauptleitung> oder <Nebenleitung> auf <Wired LAN> eingestellt ist Setzen Sie <Energieverbrauch im Schlafmodus> auf <Hoch>. Wenn <Hauptleitung> auf <Wireless LAN> und <Nebenleitung> auf <Wired LAN> eingestellt ist Das an den LAN-Anschluss des Geräts angeschlossene kabelgebundene LAN wird zur Nebenleitung. Das über einen USB-LAN-Adapter an das Gerät angeschlossene kabelgebundene LAN kann keine Verbindung über die Nebenleitung herstellen.

Direkte Verbindung von Mobilgeräten mit dem Gerät

<Modus Zugangspunkt> kann nur als <Typ direkte Verbindung> ausgewählt werden, wenn das Gerät mit einem WLAN verbunden ist. Verbinden Sie das Gerät mit einem WLAN oder wählen Sie etwas anderes als <Wireless LAN> für <Hauptleitung> und <Nebenleitung> aus. Wenn <Wireless LAN> als <Hauptleitung> oder <Nebenleitung> unter <Schnittstelle wählen> ausgewählt ist, kann <Wi-Fi Direct> nicht als <Typ direkte Verbindung> verwendet werden.

Unterstützung für die Nutzung von MAC-Adressenfiltern in der Kommunikation über die Nebenleitung

Konfigurieren der MAC-Adressen-Firewall für die Nebenleitung

Modell mit Touchpanel

1

Drücken Sie  (Einstell./Speich.).

2

Drücken Sie <Präferenzen>  <Netzwerk>  <Einstellungen Nebenleitung>  <Einstellungen Firewall>  <Filter MAC-Adresse>.

3

Wählen Sie <Ausgangsfilter> oder <Eingangsfilter>.

Wählen Sie <Ausgangsfilter> aus, um die von dem Gerät an den Computer gesendeten Daten einzuschränken.

Wählen Sie <Eingangsfilter> aus, um die von einem Computer empfangenen Daten einzuschränken.

4

Setzen Sie <Filter verwenden> auf <Ein>, wählen Sie <Standardrichtlinie> aus, drücken Sie dann <Speichern>.

Für <Standardrichtlinie> wählen Sie <Zurckw.> aus, um nur die Kommunikation mit Geräten mit einer unter <Ausnahme-Adressen> im nächsten Schritt festgelegten MAC-Adresse zuzulassen, oder wählen Sie <Zulss.> aus, um die Kommunikation mit diesen Geräten zurückzuweisen.

Wenn <Zurckw.> für <Standardrichtlinie> ausgewählt ist, gelten die Einschränkungen für das Senden an Multicast- oder Rundsendeadressen nicht.

5

Geben Sie die Ausnahmeadressen ein, und drücken Sie dann <OK>.

Legen Sie die MAC-Adressen fest, um sie als Ausnahmen der im vorherigen Schritt ausgewählten Option <Standardrichtlinie> zu bestimmen.

Sie können 100 Ausnahmeadressen registrieren für <Ausgangsfilter> und <Eingangsfilter>.

So bearbeiten Sie eine Ausnahmeadresse

Am Bildschirm unter Schritt 4 wählen Sie die Ausnahmeadresse aus, die Sie bearbeiten möchten, und drücken Sie <Bearbeiten>, um den Bearbeitungsbildschirm anzuzeigen.

6

Drücken Sie <OK>.

Modell mit Schwarzweiß-LCD

1

Starten Sie die Remote UI.

2

Klicken Sie auf der Portalseite auf [Einstellungen/Speicherung].

3

Klicken Sie auf [Filter MAC-Adresse] unter [Einstellungen Nebenleitung] unter [Einstellungen Netzwerk].

Wählen Sie [MAC-Adresse: Ausgangsfilter], um die von dem Gerät an den Computer gesendeten Daten einzuschränken. Wählen Sie [MAC-Adresse: Eingangsfilter], um die von einem Computer empfangenen Daten einzuschränken.

4

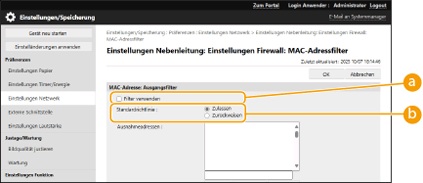

Legen Sie die Einstellungen für die Paketfilterung fest.

Wählen Sie die Vorbedingung (Standardrichtlinie), um die Kommunikation anderer Geräte mit dem Gerät zuzulassen oder abzulehnen, und geben Sie dann MAC-Adressen für Ausnahmen an.

[Filter verwenden]

Aktivieren Sie das Kontrollkästchen, um die Kommunikation einzuschränken. Deaktivieren Sie das Kontrollkästchen, um die Einschränkung zu aufzuheben.

[Standardrichtlinie]

Wählen Sie die Vorbedingung, um anderen Geräten die Kommunikation mit dem Gerät zuzulassen oder abzulehnen.

[Zurückweisen]	Wählen Sie diese Option, um Kommunikationspakete nur weiterzuleiten, wenn sie an Geräte gesendet oder von Geräten empfangen werden, deren MAC-Adressen unter [Ausnahmeadressen] eingetragen sind. Die Kommunikation mit anderen Geräten ist verboten.
[Zulassen]	Wählen Sie diese Option, um Kommunikationspakete zu blockieren, wenn sie an Geräte gesendet oder von Geräten empfangen werden, deren MAC-Adressen unter [Ausnahmeadressen] eingetragen sind. Die Kommunikation mit anderen Geräten ist erlaubt.

5

Bestimmen Sie Ausnahmeadressen.

Geben Sie die MAC-Adresse in das Textfeld [Ausnahmeadressen] ein, und klicken Sie auf [Hinzufügen].

Sie müssen die Adresse nicht mit Bindestrichen oder Doppelpunkten trennen.

Wenn die MAC-Adresse nicht richtig eingegeben wird, können Sie möglicherweise nicht mit der Remote UI auf das Gerät zugreifen. Stellen Sie in diesem Fall auf dem Bedienfeld <Filter verwenden> unter <Ausgangsfilter>/<Eingangsfilter> in <Filter MAC-Adresse> auf <Aus>.

Wenn [Zurückweisen] für einen Ausgangsfilter ausgewählt ist

Ausgehende Multicast- und Broadcast-Pakete können nicht gefiltert werden.

6

Klicken Sie auf [OK].

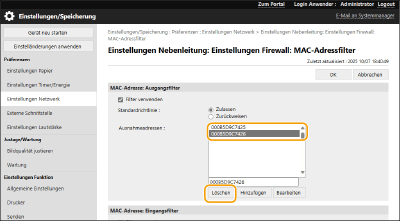

Löschen einer MAC-Adresse aus den Ausnahmen

Wählen Sie eine MAC-Adresse und klicken Sie auf [Löschen].
