Modifiche alle reti

 (Ver. 4.02-) (Ver. 2.04-)

Supporto per l’utilizzo della LAN wireless sulla linea principale

Selezionare il metodo di connessione di rete

Modello con pannello digitale

 (Impost/Registr) <Preferenze>  <Rete>  <Selezione interfaccia>  selezionare l'interfaccia  <OK>

Modello con LCD bianco e nero

<Imposta> <Preferenze>  <Rete>  <Selezione interfaccia>  selezionare l’interfaccia

Quando <Linea principale> o <Linea second.> è impostata su <LAN wireless> Se si modificano le impostazioni da <Linea principale> a <Linea second.> o da <Linea second.> a <Linea principale>, le precedenti impostazioni di connessione LAN wireless verranno azzerate, pertanto è necessario riconnettersi alla LAN wireless. Quando <Linea principale> o <Linea second.> è impostata su <LAN cablata> Impostare <Consumo nel modo riposo> su <Alto>. Se <Linea principale> è impostato su <LAN wireless> e <Linea second.> è impostato su <LAN cablata> La LAN cablata collegata alla porta LAN della macchina diventa la linea secondaria. La LAN cablata collegata alla macchina tramite un adattatore USB-LAN non può connettersi utilizzando la linea secondaria.

Collegamento di dispositivi mobili direttamente alla macchina

<Modalità Punto di accesso> può essere selezionato per <Tipo di connessione diretta> solo se la macchina è collegata a una LAN wireless. Collegare la macchina a una LAN wireless o selezionare un valore diverso da <LAN wireless> per <Linea principale> e <Linea second.>. Se <LAN wireless> è selezionato per <Linea principale> o <Linea second.> in <Selezione interfaccia>, <Wi-Fi Direct> non può essere utilizzato in <Tipo di connessione diretta>.

Supporto per l’utilizzo del filtraggio degli indirizzi MAC per la comunicazione tramite linea secondaria

Configurazione del firewall negli indirizzi MAC della linea secondaria

Modello con pannello digitale

1

Premere  (Impost/Registr).

2

Premere <Preferenze>  <Rete>  <Impostazioni linea secondaria>  <Impostazioni firewall>  <Filtro indirizzi MAC>.

3

Selezionare <Filtro in uscita> o <Filtro in ingresso>.

Per limitare i dati inviati dalla macchina ad un computer, selezionare <Filtro in uscita>.

Per limitare i dati ricevuti da un computer, selezionare <Filtro in ingresso>.

4

Impostare <Utilizzo filtro> su <On>, selezionare <Criterio predefinito>, quindi premere <Registra>.

Per <Criterio predefinito>, selezionare<Rifiutare> per consentire esclusivamente la comunicazione con i dispositivi che possiedono un indirizzo MAC specificato in <Eccezioni per indirizzi> nel passo successivo, oppure selezionare <Cons.> per rifiutare la comunicazione con gli stessi.

Se è selezionata l'opzione <Rifiutare> per <Criterio predefinito>, le restrizioni non valgono per l'invio a indirizzi multicast o broadcast.

5

Inserire gli indirizzi di eccezione e premere <OK>.

Specificare gli indirizzi MAC da designare come eccezione dell'opzione <Criterio predefinito> selezionata nel passo precedente.

È possibile registrare 100 indirizzi di eccezione per <Filtro in uscita> e <Filtro in ingresso>.

Per modificare un indirizzo di eccezione

Sulla schermata visualizzata al passo 4, selezionare l'indirizzo di eccezione che si desidera modificare e premere <Modifica> per visualizzare la schermata di modifica.

6

Premere <OK>.

Modello con LCD bianco e nero

1

Avviare la IU remota.

2

Fare clic su [Impostazioni/Registrazione] nella pagina del portale.

3

Fare clic su [Filtro indirizzi MAC] in [Impostazioni linea secondaria] in [Impostazioni rete].

Per limitare i dati inviati dalla macchina al computer, selezionare [Indirizzo MAC: filtro in uscita]. Per limitare i dati ricevuti da un computer, selezionare [Indirizzo MAC: filtro in ingresso].

4

Specificare le impostazioni per il filtro pacchetto.

Selezionare la precondizione (criterio predefinito) per consentire o rifiutare la comunicazione di altri dispositivi con la macchina, quindi specificare gli indirizzi MAC delle eccezioni.

[Utilizzo filtro]

Selezionare la casella di controllo per limitare la comunicazione. Deselezionare la casella di controllo per disabilitare la limitazione.

[Criterio predefinito]

Selezionare la precondizione per consentire o rifiutare ad altri dispositivi di comunicare con la macchina.

[Rifiutare]	Selezionare per far passare i pacchetti di comunicazione solo quando vengono inviati o ricevuti a/da dispositivi i cui indirizzi MAC sono stati immessi in [Eccezioni per indirizzi]. Le comunicazioni con altri dispositivi sono vietate.
[Consentire]	Selezionare per bloccare i pacchetti di comunicazione quando vengono inviati o ricevuti a/da dispositivi i cui indirizzi MAC sono stati immessi in [Eccezioni per indirizzi]. Le comunicazioni con altri dispositivi sono consentite.

5

Specificare gli indirizzi di eccezione.

Inserire l'indirizzo MAC nella casella di testo [Eccezioni per indirizzi] e fare clic su [Aggiungi].

Non è necessario delimitare l’indirizzo con trattini o due punti.

Se l’indirizzo MAC non è stato immesso correttamente, potrebbe non essere possibile accedere alla macchina dall’IU remota. In questo caso, impostare <Utilizzo filtro> su <Off> per <Filtro in uscita>/<Filtro in ingresso> in <Filtro indirizzi MAC> dal pannello di controllo.

Quando [Rifiutare] è selezionato per un filtro in uscita

I pacchetti multicast e broadcast in uscita non possono essere filtrati.

6

Fare clic su [OK].

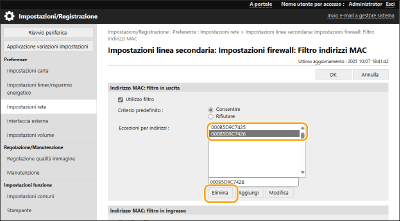

Eliminazione di un indirizzo MAC dalle eccezioni

Selezionare un indirizzo MAC e fare clic su [Elimina].
