Изменения в сетях
(вер. 4.02-)
(вер. 2.04-)Поддержка использования беспроводной локальной сети на основной линии
Теперь вы можете использовать беспроводную локальную сеть по основной линии, когда аппарат одновременно подключен к двум разным сетям.
Выбор способа сетевого подключения
Модель с сенсорной панелью
(Настр./Регистр.)
<Предпочтения> <Сеть> <Выбор интерфейса> выберите интерфейс <OK>Модель с черно-белым ЖК-дисплеем
<З-ть> <Предпочтения> <Сеть> <Выбор интерфейса> выберите интерфейс
<Предпочтения> <Сеть> <Выбор интерфейса> выберите интерфейс |
Если для параметра <Основн. канал> или <Запасн. канал> задано значение <Беспроводная ЛВС>Если изменить параметры с <Основн. канал> на <Запасн. канал> или с <Запасн. канал> на <Основн. канал>, предыдущие параметры подключения к беспроводной локальной сети будут удалены и потребуется повторно подключиться к беспроводной локальной сети. Если для параметра <Основн. канал> или <Запасн. канал> задано значение <Проводная ЛВС>Задайте для параметра <Потребление энергии в спящем режиме> значение <Высок.>. Если параметру <Основн. канал> задается значение <Беспроводная ЛВС>, а параметру <Запасн. канал> ‑ <Проводная ЛВС>Проводная локальная сеть, подключенная к порту LAN на аппарате, становится дополнительной линией. Проводную локальную сеть, подключенную к аппарату через адаптер USB-LAN, нельзя подключать с использованием дополнительной линии. |
 Подключение мобильных устройств напрямую к аппарату |
<Режим точки доступа> можно выбрать для <Тип прямого подключения>, только если устройство подключено к беспроводной локальной сети. Подключите устройство к беспроводной локальной сети или выберите параметр, отличный от <Беспроводная ЛВС>, для <Основн. канал> и <Запасн. канал>. Если выбрано значение <Беспроводная ЛВС> для <Основн. канал> или <Запасн. канал> в <Выбор интерфейса>, <Wi-Fi Direct> нельзя использовать в <Тип прямого подключения>. |
Поддержка использования фильтрации MAC-адресов для связи по дополнительной линии
Если аппарат подключен одновременно к двум разным сетям, теперь можно настроить брандмауэр по MAC-адресу для дополнительной линии.
Настройка брандмауэра в Mac-адресах дополнительной линии
Модель с сенсорной панелью
1
Нажмите (Настр./Регистр.).
(Настр./Регистр.).2
Нажмите <Предпочтения> <Сеть> <Параметры запасного канала> <Параметры брандмауэра> <Фильтр MAC-адресов>.
<Сеть> <Параметры запасного канала> <Параметры брандмауэра> <Фильтр MAC-адресов>.3
Выберите <Фильтр на выходе> или <Фильтр на входе>.
Чтобы ограничить передачу данных с аппарата на компьютер, выберите <Фильтр на выходе>.
Чтобы ограничить передачу данных с компьютера, выберите <Фильтр на входе>.
4
Задайте для параметра <Использовать фильтр> значение <Вкл.>, выберите <Концепция по умолчанию>, а затем нажмите кнопку <Зарегистрировать>.
Для параметра <Концепция по умолчанию> выберите вариант <Отказ.>, чтобы разрешить взаимодействие только с устройствами, MAC-адреса которых указаны в разделе <Адреса исключения> (см. следующий шаг), или вариант <Разр.>, чтобы ограничить связь с такими устройствами.
Если для параметра <Отказ.> выбрано значение <Концепция по умолчанию>, ограничения не распространяются на отправку данных на адреса многоадресной или широковещательной рассылки.
5
Введите адреса исключения и нажмите кнопку <OK>.
Укажите MAC -адреса, на которые не распространяется действие параметра <Концепция по умолчанию>, заданного на предыдущем шаге.
Можно зарегистрировать 100 адресов исключений для <Фильтр на выходе> и <Фильтр на входе>.
Изменение адреса исключения
На экране, который отображается на шаге 4, выберите адрес исключения, который необходимо изменить, а затем нажмите кнопку <Правка>, чтобы отобразить экран редактирования.
6
Нажмите <OK>.
Модель с черно-белым ЖК-дисплеем
1
Запустите Remote UI (Удаленный ИП).
2
На странице портала нажмите кнопку [Параметры/Регистрация].
3
Последовательно нажмите [Фильтр MAC-адресов] в [Параметры запасного канала] в [Параметры сети].
Чтобы запретить передачу данных с аппарата на компьютер, выберите [MAC-адрес: Фильтр для исходящих]. Чтобы запретить передачу данных, полученных с компьютера, выберите [MAC-адрес: Фильтр для входящих].
4

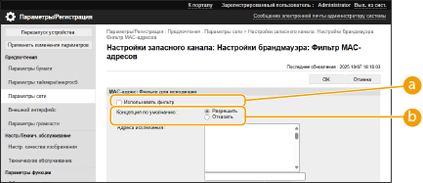

Настройте параметры фильтрации пакетов.
Выберите условие (политику по умолчанию) разрешения или запрета связи других устройств с аппаратом, а затем укажите MAC-адреса для исключений.
[Использовать фильтр]Установите флажок, чтобы ограничить связь. Снимите флажок, чтобы отключить ограничение.
[Концепция по умолчанию]Выберите условие разрешения или запрета связи других устройств с аппаратом.
[Отказать] | Выберите для передачи пакетов данных, когда они отправляются или принимаются с устройств, MAC-адреса которых указаны в [Адреса исключения]. Связь с другими устройствами запрещена. |
[Разрешить] | Выберите для блокировки пакетов данных, когда они отправляются или принимаются с устройств, MAC-адреса которых указаны в [Адреса исключения]. Связь с другими устройствами разрешена. |
5
Укажите адреса исключений.
Введите MAC-адрес в текстовом поле [Адреса исключения] и нажмите кнопку [Добавить].
Разделять адрес дефисами или двоеточиями не нужно.
Если MAC-адрес введен неправильно, возможно, вы не сможете получить доступ к устройству с помощью Remote UI (Удаленный ИП). В этом случае установите <Использовать фильтр>, чтобы <Выкл.> для <Фильтр на выходе>/<Фильтр на входе> в <Фильтр MAC-адресов> на панели управления.
Когда [Отказать] выбрано для фильтра на выходе
Исходящие многоадресные и широковещательные пакеты не фильтруются.
6
Выберите команду [OK].

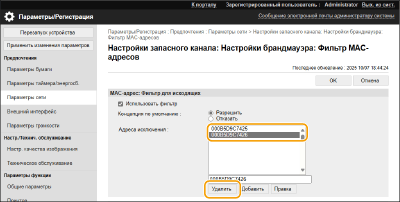

Удаление MAC-адреса из исключений
Выберите MAC-адрес и щелкните [Удалить].
