A hálózatokkal kapcsolatos változások
(verzió: 4.02–)
(verzió: 2.04–)
A fővonalon történő vezeték nélküli LAN‑használat támogatása
Mostantól használható a vezeték nélküli LAN a fővonalon akkor is, ha a berendezés egyszerre két különböző hálózathoz csatlakozik.
A hálózati kapcsolódási mód kiválasztása
Érintőképernyős modell
(Beáll./Bejegyzés)
<Beállítások> <Hálózat> <Interfész választása> válassza ki az interfészt <OK>Fekete-fehér LCD-s modell
<Beállítás> <Beállítások> <Hálózat> <Interfész választása> válassza ki az interfészt
<Beállítások> <Hálózat> <Interfész választása> válassza ki az interfészt |
|
Ha a <Fővonal> vagy <Alvonal> beállítása <Vezeték nélküli LAN>Ha a beállításokat <Fővonal>-ról <Alvonal>-ra vagy <Alvonal>ról <Fővonal>-ra módosítja, a korábbi vezeték nélküli LAN‑kapcsolati beállítások törlődnek, ezért újra csatlakoznia kell a vezeték nélküli hálózathoz.
Ha a <Fővonal> vagy <Alvonal> beállítása <Vezetékes LAN>Állítsa az <Fogyasztás nyugalmi állapot módban> beállítást a <Nagy> értékre.
Ha a <Fővonal> beállítása <Vezeték nélküli LAN> és az <Alvonal> beállítása <Vezetékes LAN>A készülék LAN‑portjára csatlakoztatott vezetékes LAN lesz az alvonal. A készülékhez USB–LAN adapteren keresztül csatlakoztatott vezetékes LAN nem használható alvonali kapcsolathoz.
|
Mobil eszközök közvetlen csatlakoztatása a készülékhez
|
|
A <Hozzáférési pont mód> csak akkor választható a <Közvetlen csatlakozás típusa> beállításnál, ha a készülék vezeték nélküli LAN‑hoz csatlakozik. Csatlakoztassa a készüléket vezeték nélküli LAN‑hoz, vagy válasszon a <Vezeték nélküli LAN>-tól eltérő opciót a <Fővonal> és az <Alvonal> beállításnál.
Ha az <Interfész választása> menüben a <Vezeték nélküli LAN> van kiválasztva a <Fővonal> vagy az <Alvonal> beállításnál, akkor a <Wi-Fi Direct> nem használható a <Közvetlen csatlakozás típusa> beállításnál.
|
MAC‑cím-szűrés használatának támogatása az alvonalon való kommunikációhoz
Ha a készülék egyszerre két különböző hálózathoz csatlakozik, mostantól beállítható MAC‑cím-alapú tűzfal az alvonal számára.
Az alvonal MAC‑cím-alapú tűzfalának konfigurálása
Érintőképernyős modell
1
Válassza a (Beáll./Bejegyzés) lehetőséget.
(Beáll./Bejegyzés) lehetőséget.2
Válassza ki a <Beállítások> <Hálózat> <Alvonal beállításai> <Tűzfal beállítás> <MAC cím szűrő> lehetőséget.
<Hálózat> <Alvonal beállításai> <Tűzfal beállítás> <MAC cím szűrő> lehetőséget.3
Válassza ki a <Kimenő szűrő> vagy <Bejövő szűrő> lehetőséget.
A készülékről számítógépek felé küldött adatok korlátozásához válassza a <Kimenő szűrő> lehetőséget.
A számítógépek felől érkező adatok korlátozásához válassza a <Bejövő szűrő> lehetőséget.
4
Állítsa a <Szűrő alkalmazása> lehetőséget <Be> értékűre, válassza ki az <Alap házirend> lehetőséget, majd nyomja meg a <Bejegyzés> gombot.
Az <Alap házirend> beállításnál válassza az <Elvet> lehetőséget, ha csak olyan eszközökkel kívánja engedélyezni a kommunikációt, amelyek a következő lépésben szereplő <Kivétel cím> részben megadott MAC-címmel rendelkeznek, illetve válassza az <Enged> lehetőséget, ha meg akarja tiltani a velük folytatott kommunikációt.
Ha az <Elvet> lehetőséget választja <Alap házirend> beállításhoz, akkor a korlátozások a csoportos (multicast) vagy körözvényes (broadcast) címekre nem lesznek érvényesek.
5
Írja be a kivételcímeket, és nyomja meg az <OK> gombot.
Azokat a MAC-címeket adhatja meg, amelyekre nem vonatkozik az előző lépésben az <Alap házirend> beállításnál kiválasztott házirend.
A <Kimenő szűrő> és <Bejövő szűrő> lehetőségeknél 100 kivételcímet jegyezhet be.
Kivételcím szerkesztése
A 4. lépésben megjelenő képernyőn válassza ki a szerkeszteni kívánt kivételcímet, és a szerkesztési képernyő megjelenítéséhez nyomja meg a <Szerkeszt> gombot.
6
Válassza ki a <OK> lehetőséget.
Fekete-fehér LCD-s modell
1
Indítsa el a Távoli felhasználói felületet.
2
A portáloldalon kattintson a [Beállítás/Bejegyzés] lehetőségre.
3
Kattintson a [MAC cím szűrő] elemre az [Alvonal beállításai] területen a [Hálózati beállítások] lapon.
A készülékről a számítógépekre küldött adatok körének korlátozásához válassza a [MAC cím: kimenő szűrő] lehetőséget. A számítógépekről érkező adatok körének korlátozásához válassza a [MAC cím: bejövő szűrő] lehetőséget.
4

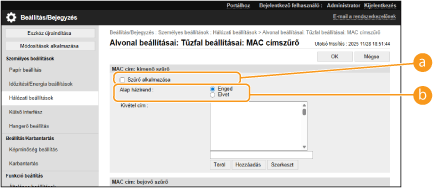

Adja meg a csomagszűrési beállításokat.
Válassza ki az alapértelmezett szabályt a más eszközök és a készülék közötti kommunikáció engedélyezéséhez vagy elutasításához, majd adjon meg MAC-címeket a kivételekhez.
[Szűrő alkalmazása]
Jelölje be a jelölőnégyzetet a kommunikáció korlátozásához. A korlátozás megszüntetéséhez törölje a jelölést a jelölőnégyzetből.
[Alap házirend]
Válassza ki az előfeltételt a más eszközök és a készülék közötti kommunikáció engedélyezéséhez vagy elutasításához.
|
[Elvet]
|
Ha ezt a lehetőséget választja, akkor csak azoknak a kommunikációs csomagoknak a továbbítását engedélyezi, amelyeket a készülék a [Kivétel cím] beállításban megadott MAC-című készülékekre küldött, illetve onnan fogadott. Minden más eszközzel tiltva van a kommunikáció.
|
|
[Enged]
|
Ha ezt a lehetőséget választja, akkor minden olyan kommunikációs csomag továbbítását letiltja, amelyeket a készülék a [Kivétel cím] beállításban megadott MAC-című készülékekre küldött, illetve onnan fogadott. Minden más eszközzel engedélyezve van a kommunikáció.
|
5
Adja meg a kivételként kezelendő címeket.
Adja meg a MAC-címet a [Kivétel cím] szövegmezőben, majd kattintson a [Hozzáadás] gombra.
A címet nem kell kötőjelekkel vagy kettőspontokkal tagolnia.
Ha a MAC-cím helytelenül van megadva, előfordulhat, hogy nem tudja elérni a gépet a távoli felhasználói felületről. Ebben az esetben a kezelőpulton állítsa a <Szűrő alkalmazása> értékét <Ki>-re a <Kimenő szűrő>/<Bejövő szűrő> esetében a <MAC cím szűrő> alatt.
Ha az [Elvet] lehetőséget választja egy kimenő szűrőhöz
A kimenő csoportos és körözvényadásos csomagok nem szűrhetők.
6
Kattintson a [OK] lehetőségre.

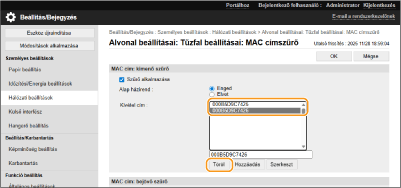

MAC-cím törlése a kivételek közül
Válassza ki a MAC-címet, és kattintson a [Töröl] gombra.
